Диспетчерське керування підстанцією на базі SCADA zenon та обладнання компанії SEL

22/01/2021

Питання підвищення надійності керування підстанцією ніколи не втрачали своєї актуальності. Прямим шляхом досягнення цієї мети є «цифровізація» керування. Все більше підстанцій обладнують сучасними мікропроцесорними пристроями та SCADA системами.

Пропонуємо ознайомитись з одним з прикладів можливої реалізації диспетчерського керування підстанцією на базі SCADA zenon та обладнання американської компанії SEL.

Дане проектне рішення включає:

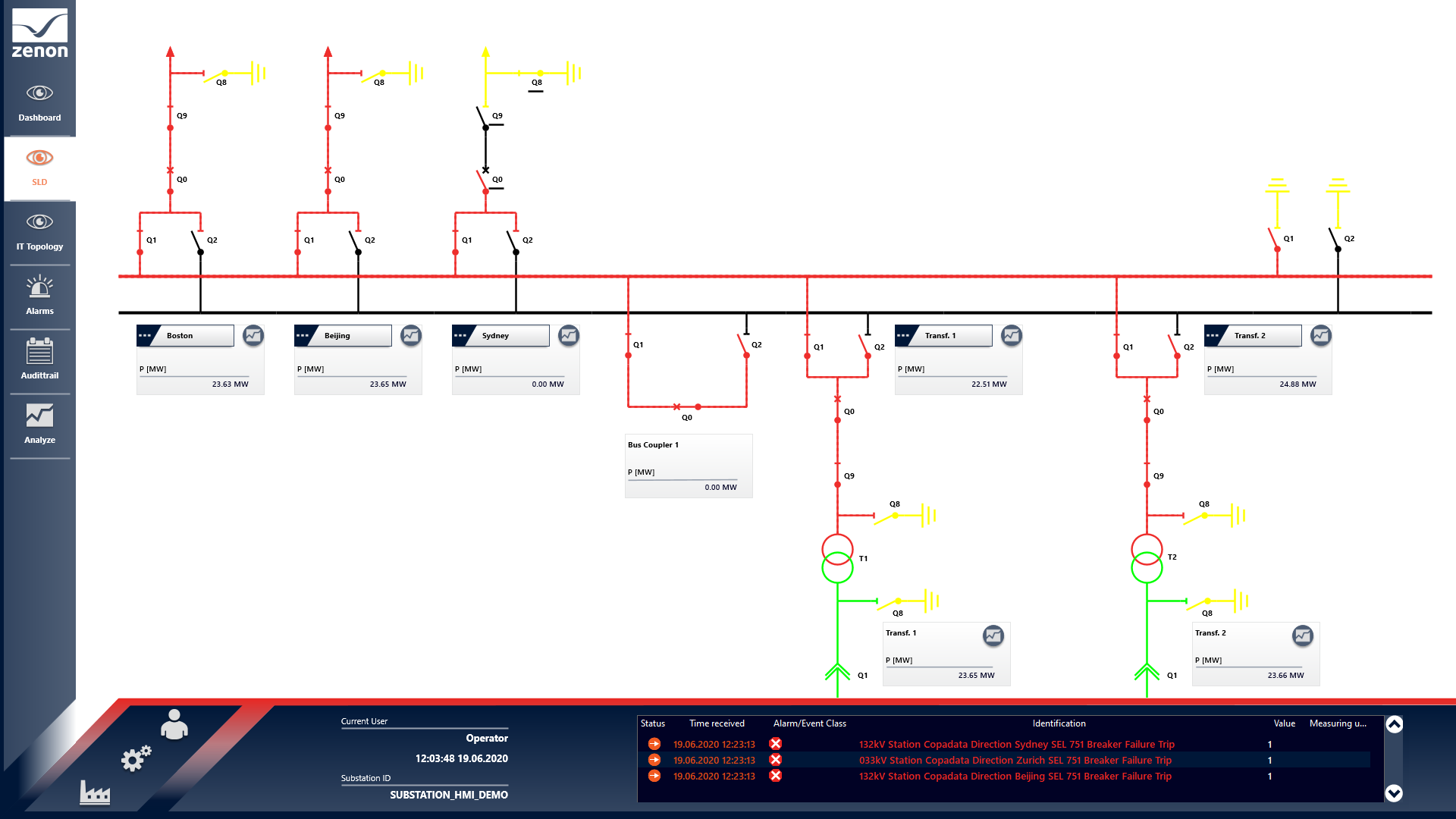

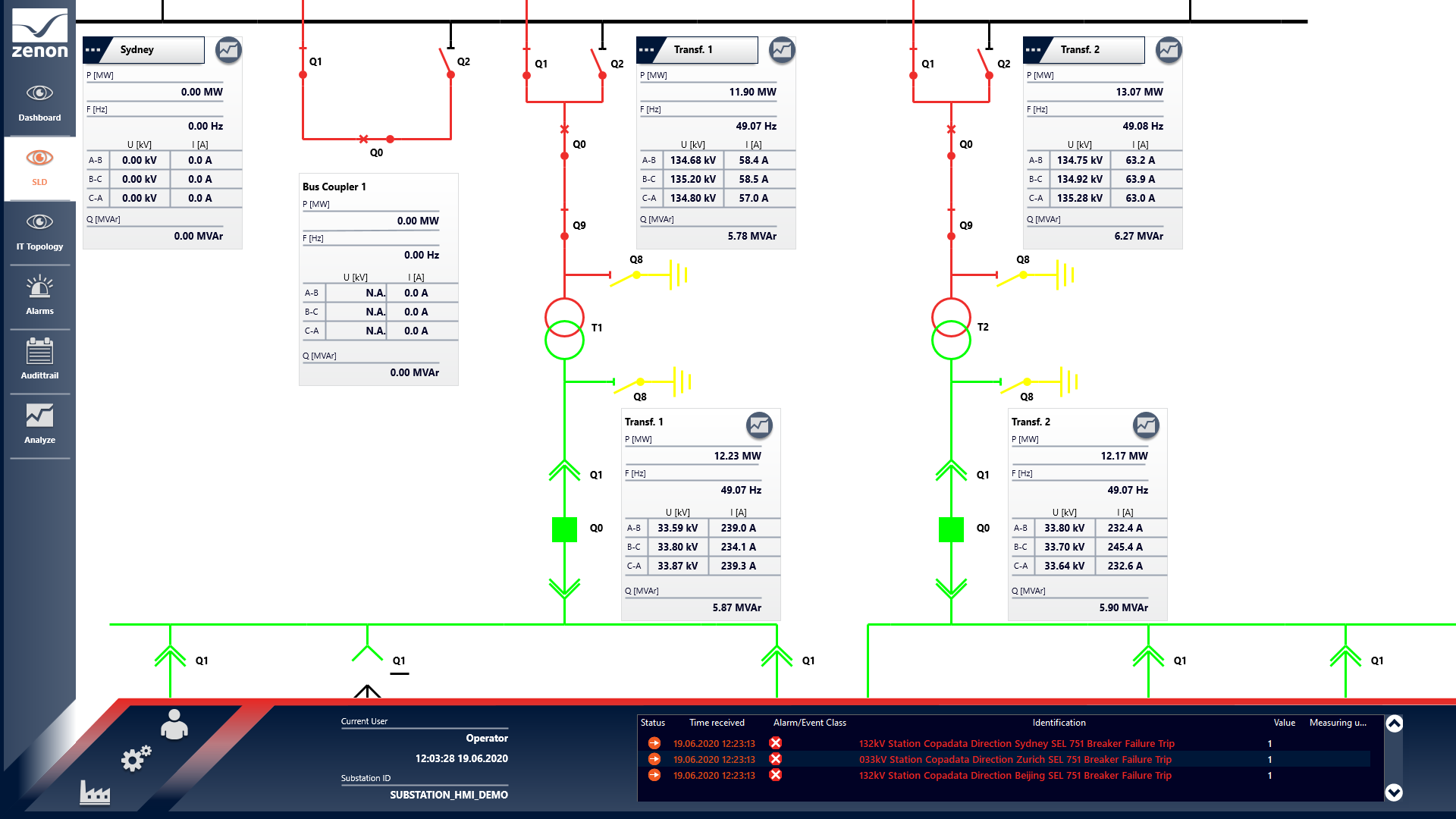

  • візуалізацію однолінійної діаграми підстанції 110/35 kV

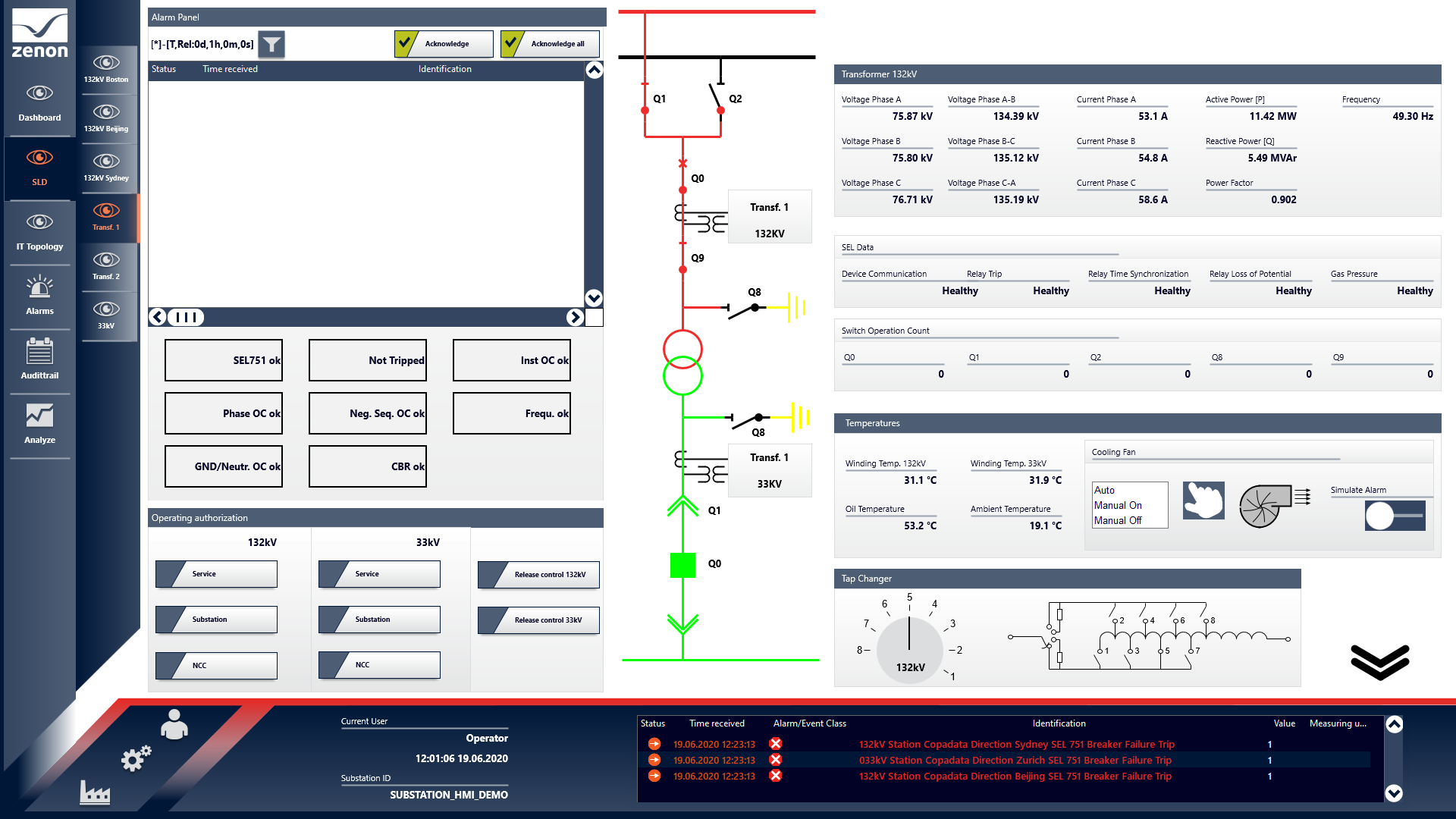

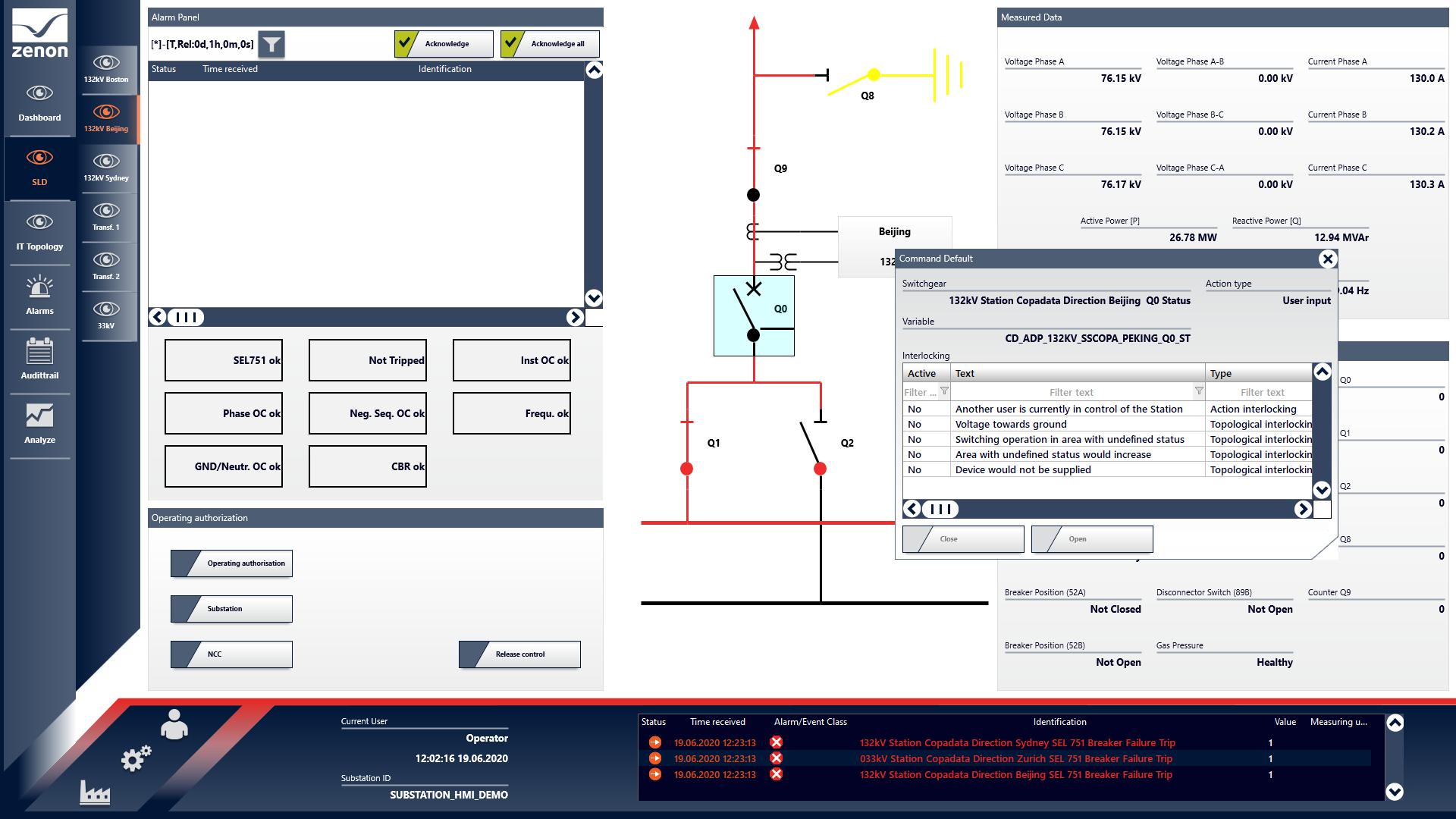

  • командне керування перемикачами та роз’єднувачами силових комірок

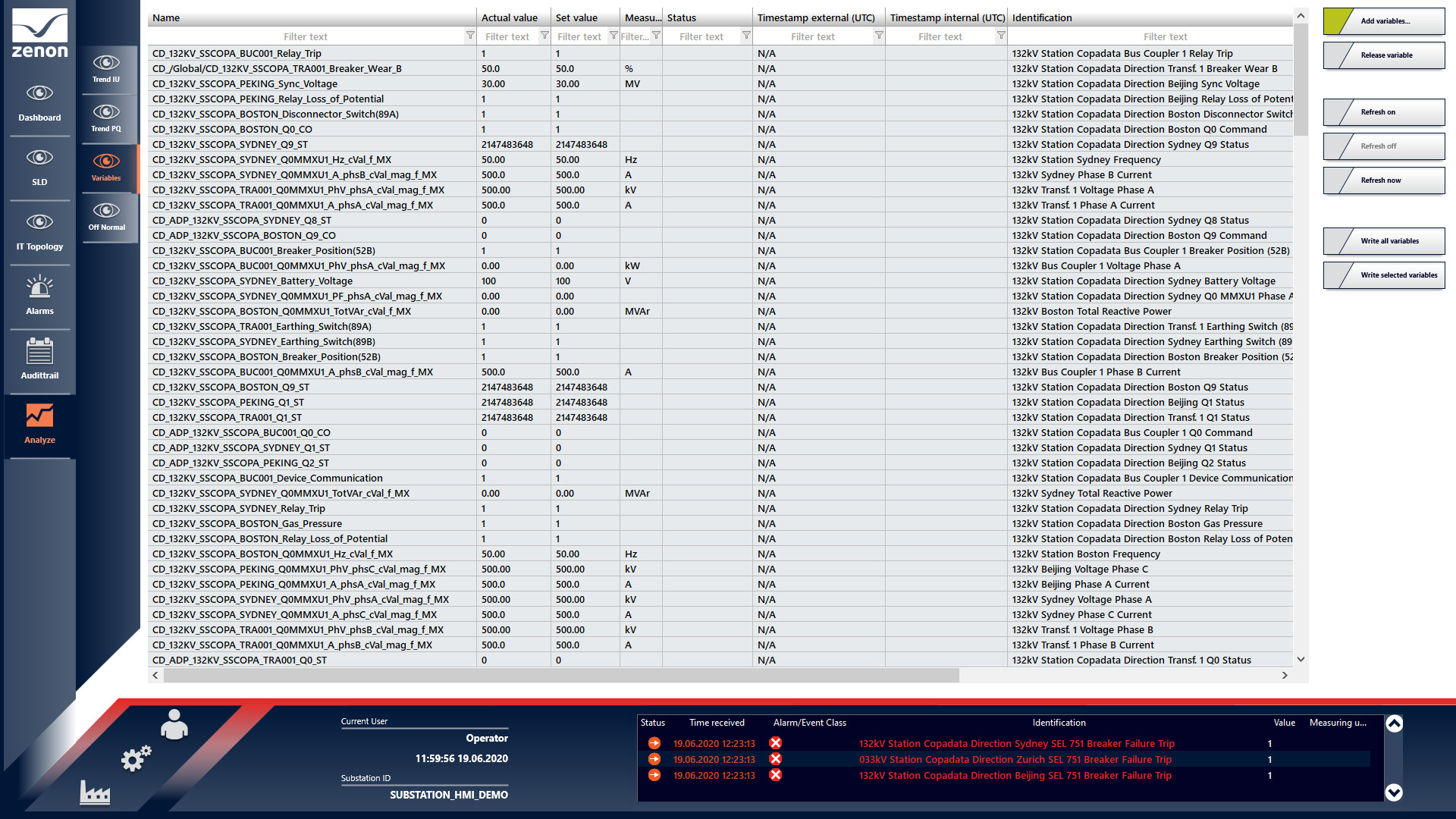

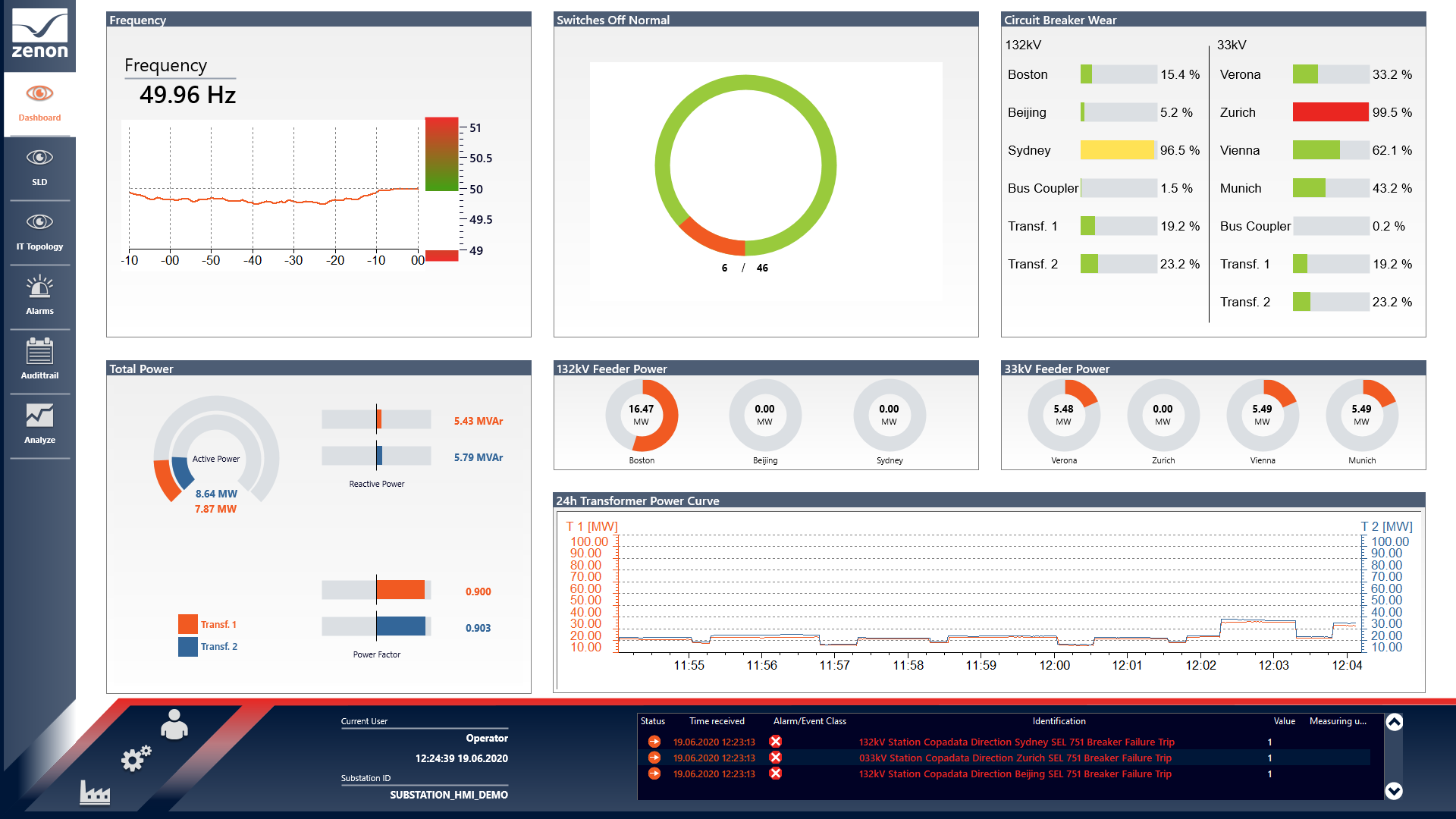

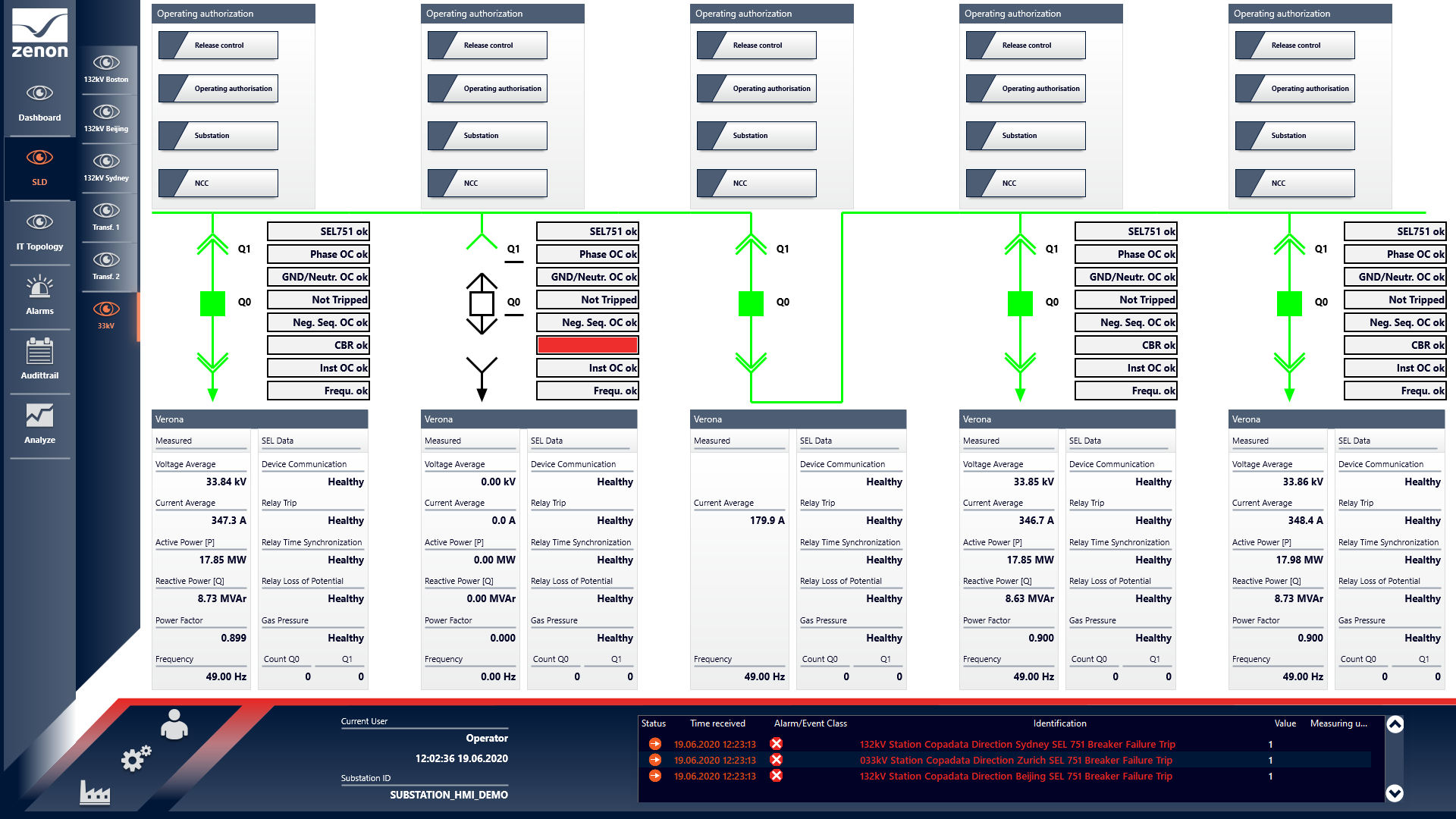

  • моніторинг фідерів

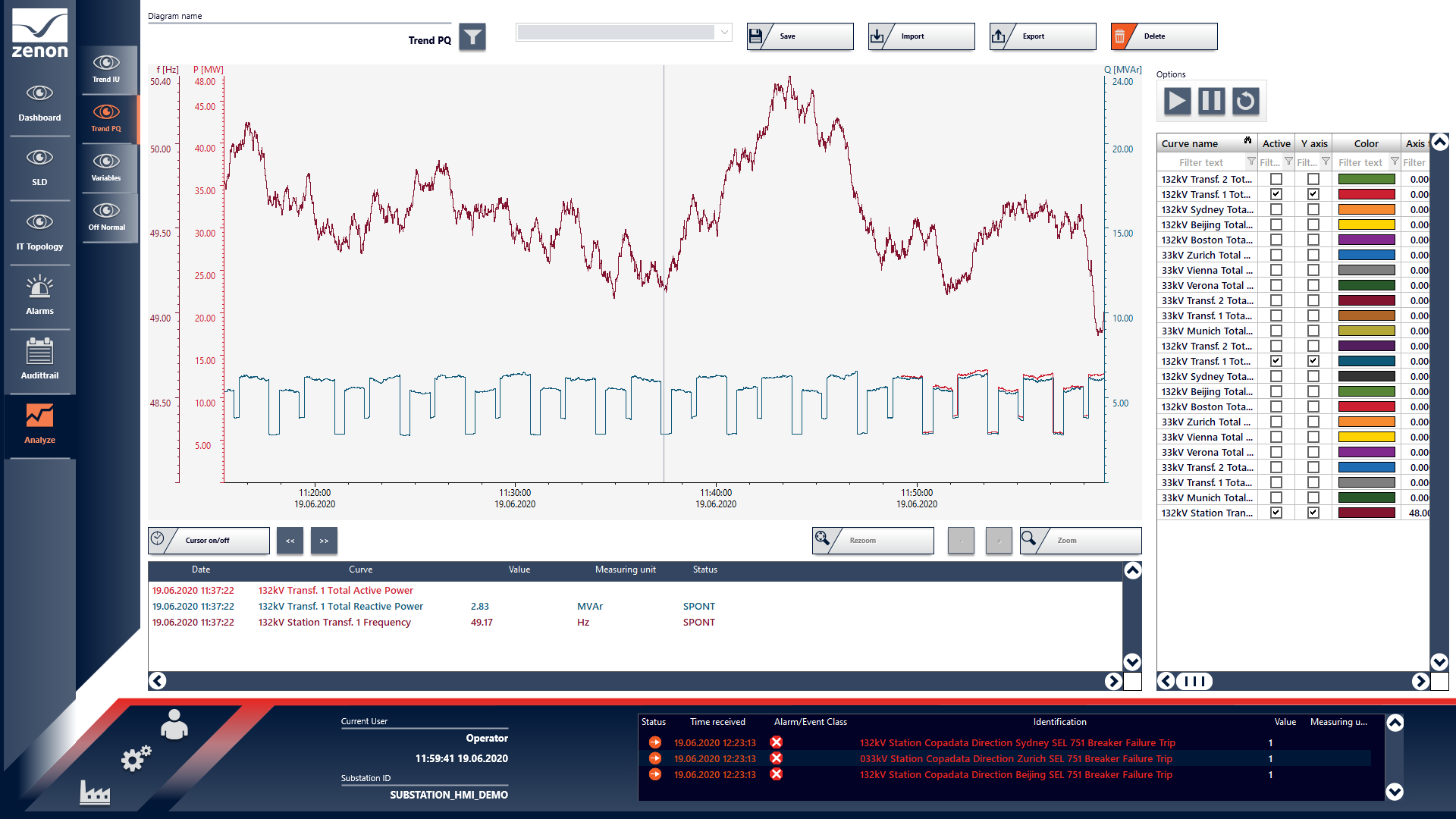

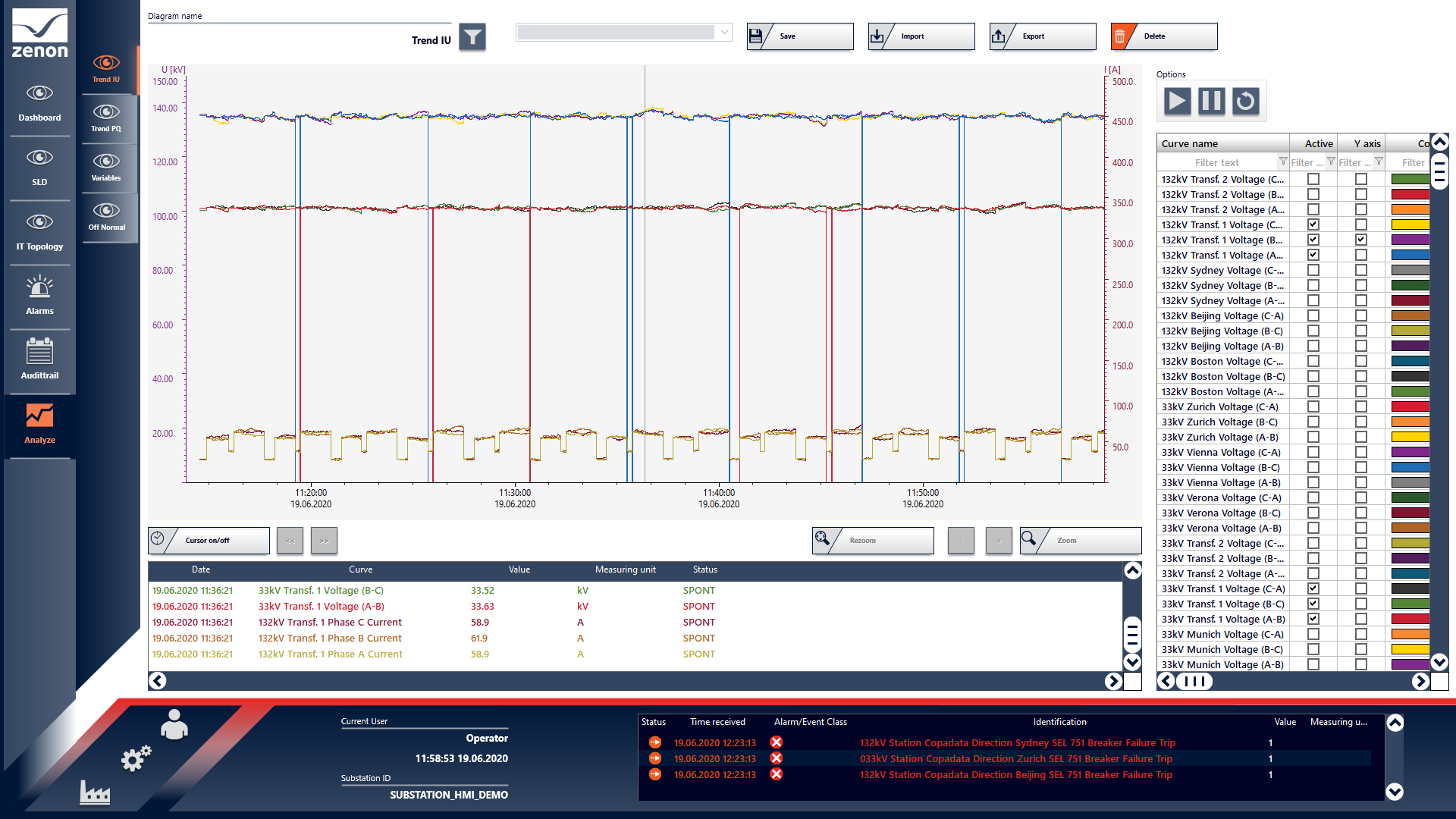

  • Тренди, Звіти

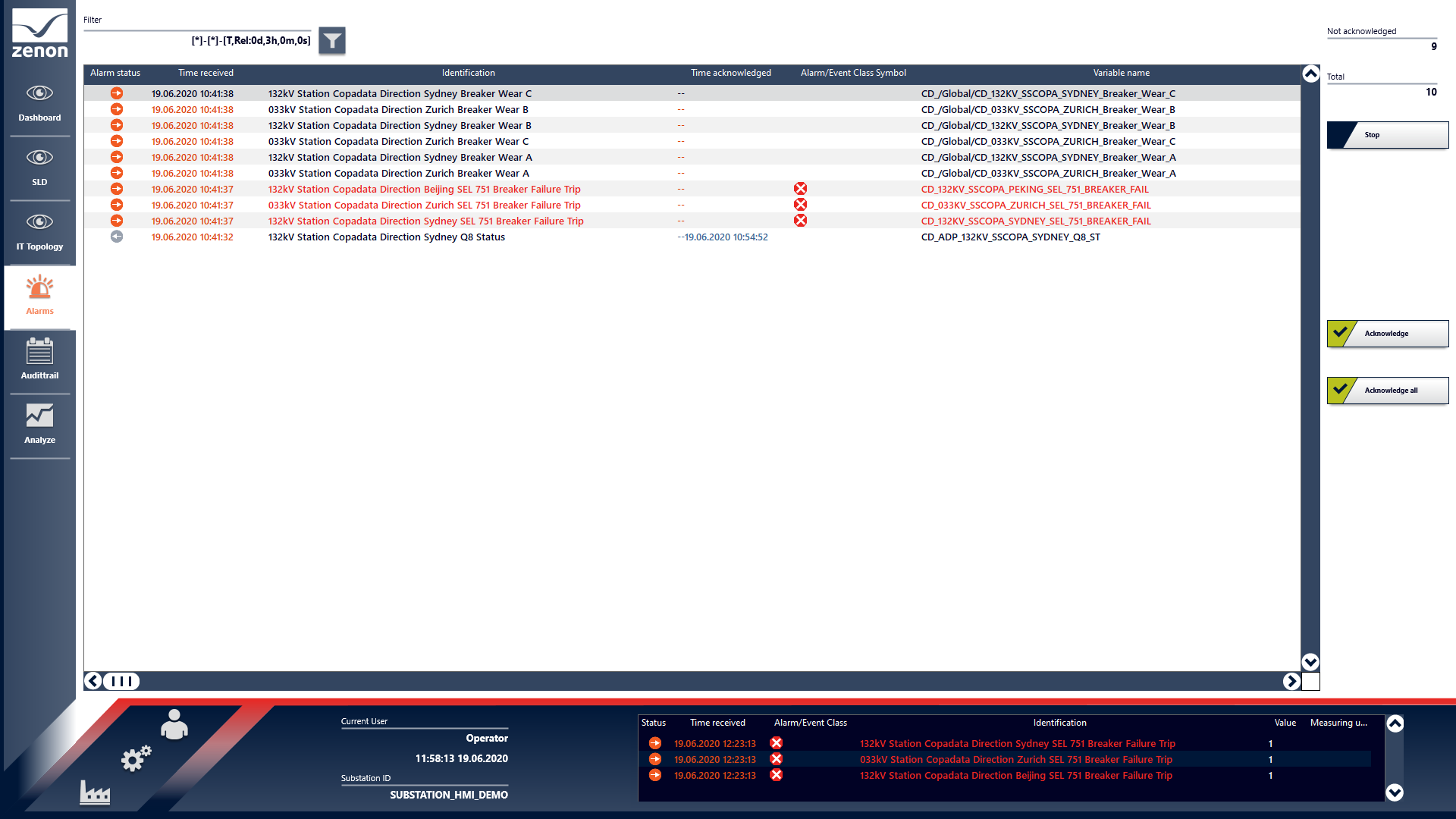

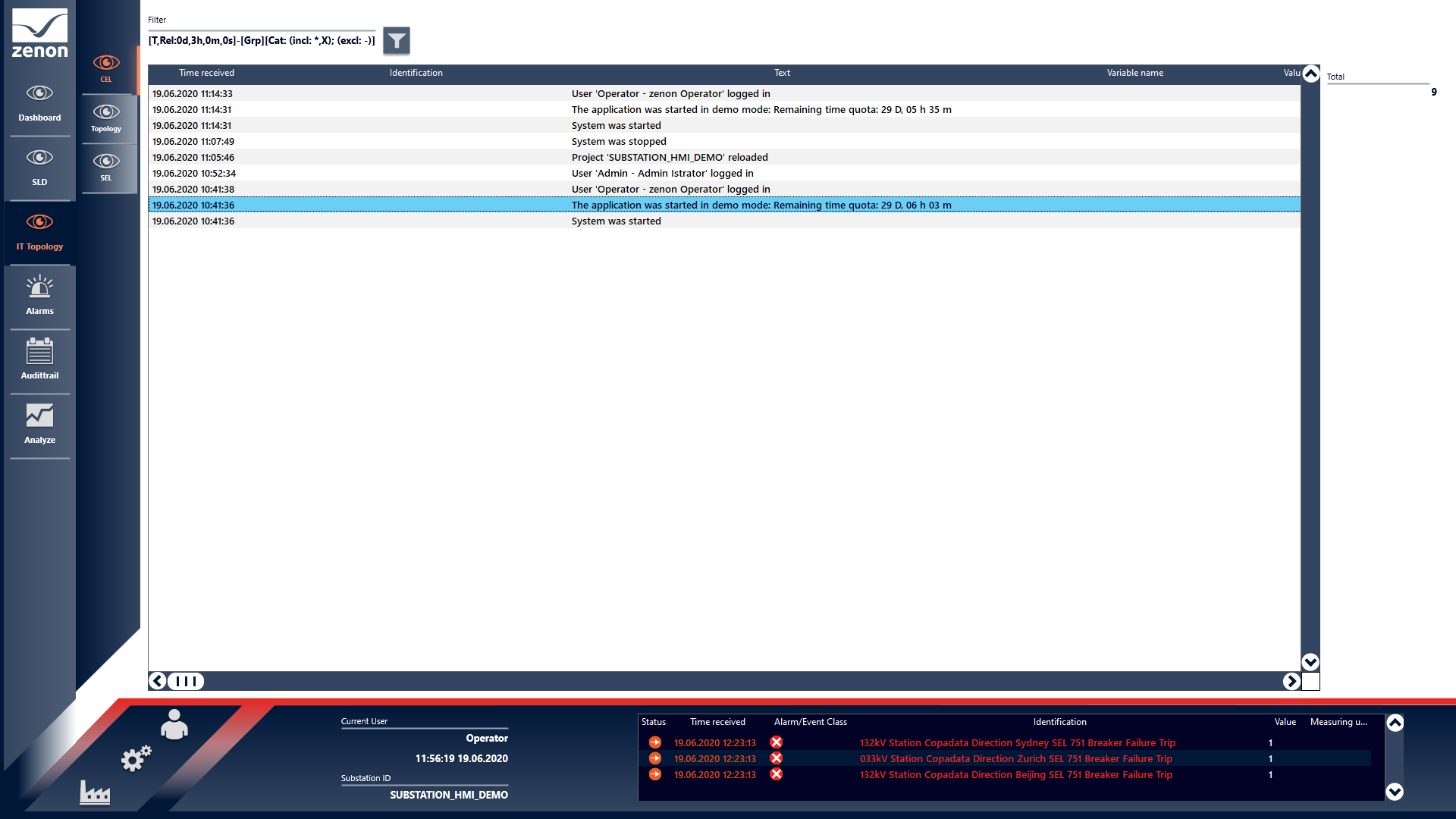

  • журнали Тривог та Подій

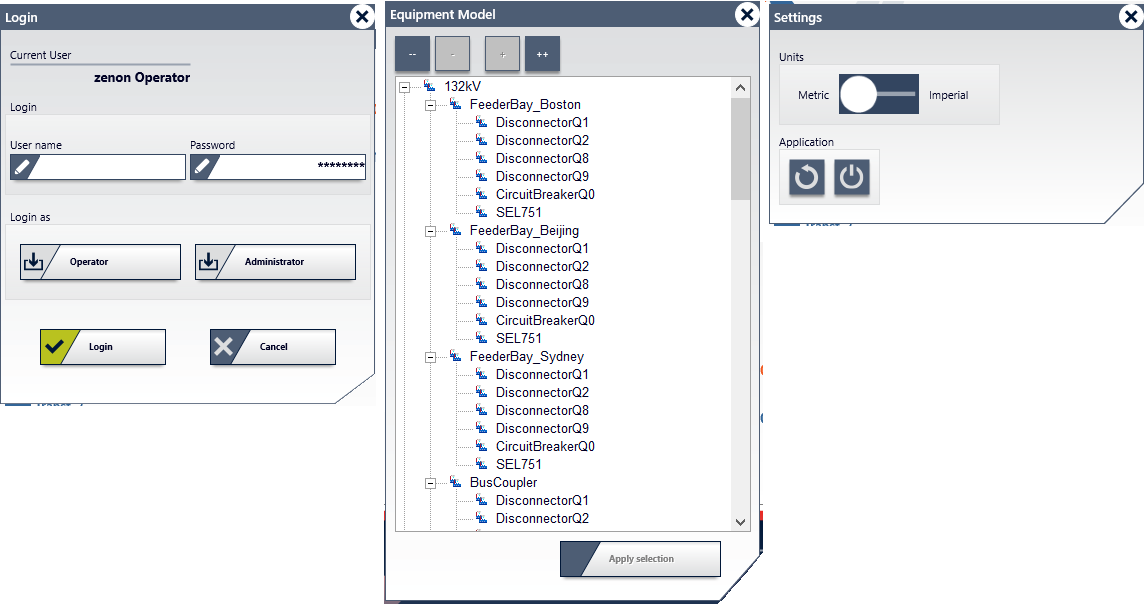

  • систему адміністрування користувачів

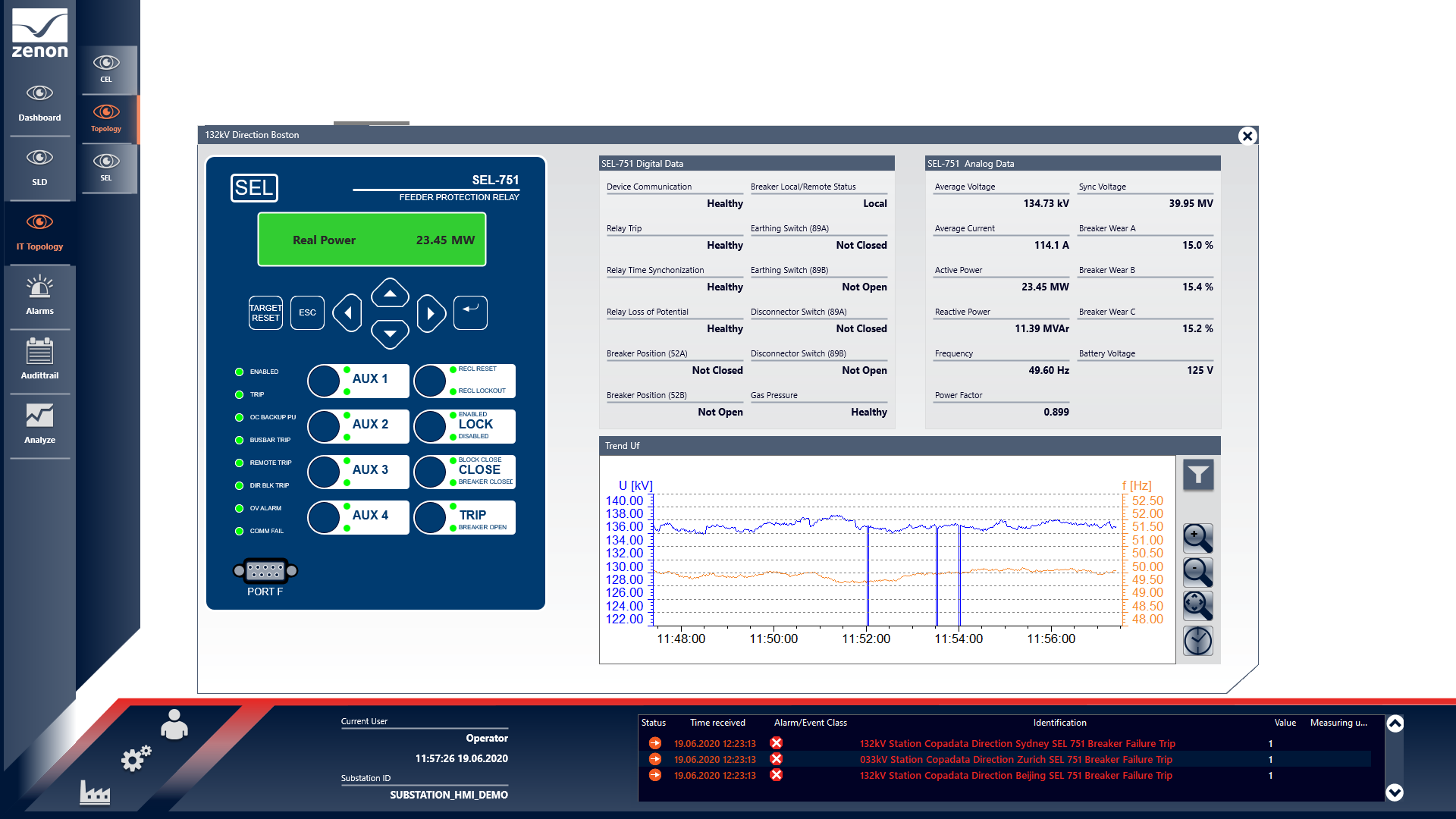

  • діагностику обладнання

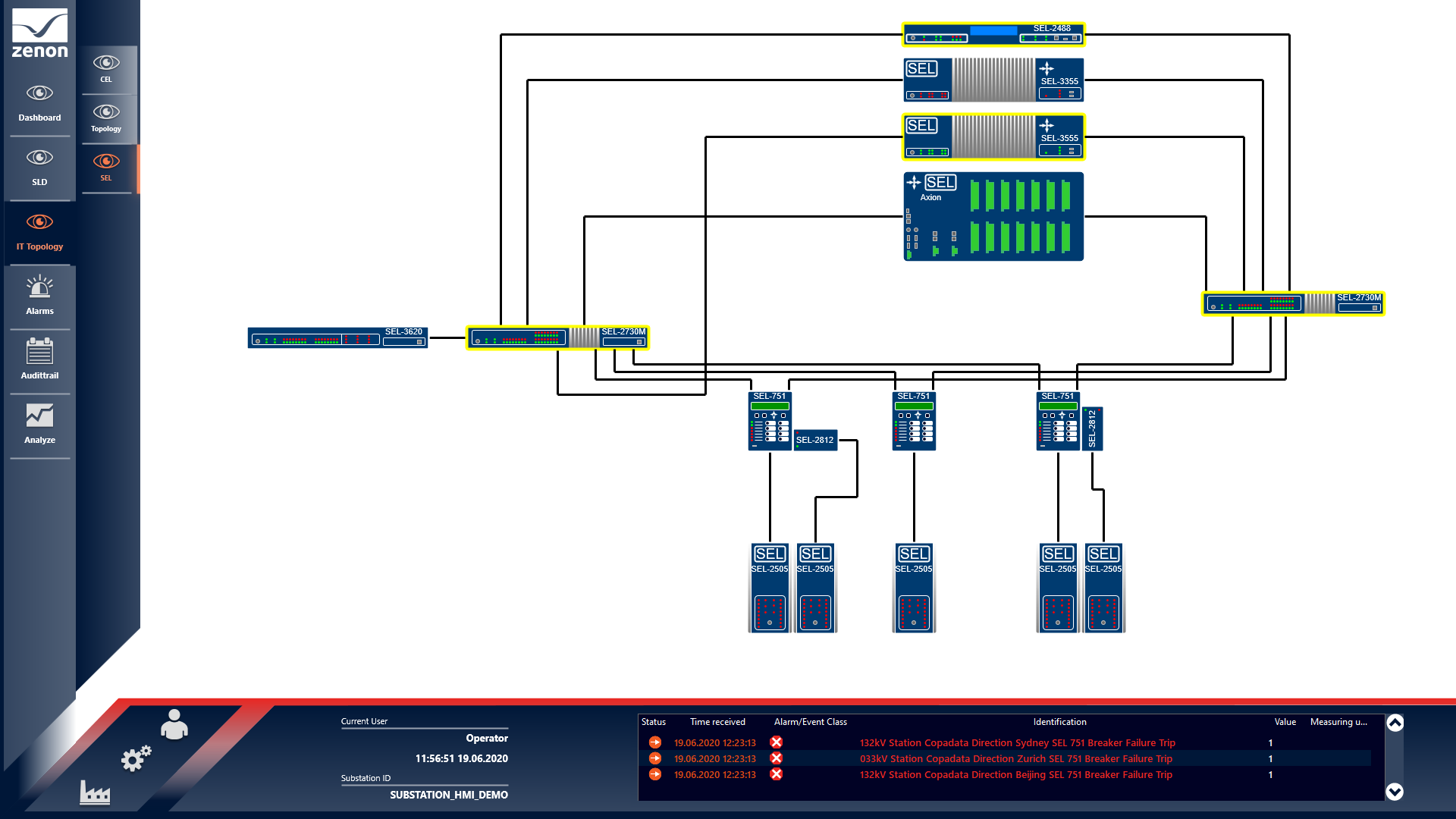

Топологічну структуру проекту реалізовано на базі апаратних засобів SEL: реле захисту і автоматики SEL-751, промисловий комп’ютер SEL-3355, сервер точного часу SEL-2488, керований комутатор SEL-2730M, модуль вводу/виводу SEL-2240 Axion, SEL-2505, волоконно-оптичні перетворювачі SEL-2812, шлюз SEL-3620.

Комунікація відбувається по протоколам IEC 61850 та SNMP.

Інтеграторам дане рішення може слугувати на 50% готовою базою для розробки своїх реальних проектів. Фактично потрібно лише адаптувати екранні елементи під існуючу схему та переприсвоїти адресацію змінним відповідно до наявних апаратних засобів. В разі зацікавленості, ми можемо надати Вам відповідний демонстраційний проект на SCADA zenon. Навіть якщо раніше Ви не мали досвіду роботи з цією програмою, для перегляду проекту Вам не знадобиться спеціальна технічна підготовка. Достатньо встановити систему та імпортувати проект.
