Мережа

Приємна робота в мережі

Універсальність

В мережі zenon працює без проблем з усіма сучасними версіями Windows і системами, що підтримують мережеві технології - від Windows CE до Windows 10/11/Server хххх, включаючи 64-бітові версії і Linux. Безперервна робота системи є вирішальним фактором на шляху до успіху при розробці проекту (один проект для всіх платформ).

Розробка

Проект створюється лише один раз, після чого може запускатися на всіх платформах, незалежно від того, це термінал CE, PC або рішення для WEB. Завдяки цьому всі проекти працюють:

• без перетворення;
• з автоматичним підстроюванням під роздільну здатність монітора;
• забезпечуючи легку зміну апаратної платформи без утомливого коригування налаштувань чи витрат грошей на нову розробку;
• безперервно у мережі.

Робота з мережами

Працювати в мережі так само легко, як під час створення проекту. Наприклад, термінал CE може бути Клієнтом і Сервером. Доступні всі функції мережі, такі як проектне вирівнювання даних або центральне зберігання даних.

Немає нічого простішого, ніж проектування мережі zenon: у Редакторі перевірте активацію Мережного блоку та введіть ім'я мережі як Сервер.

Такі мережеві функції, як порівняння даних, резервування, багатокористувацька розробка, горизонтальна прозорість, одразу готові до використання. Немає потреби у подальшій розробці або конфігуруванні.

За допомогою функції віддаленої передачі проект може бути переданий або запущений на PC Сервера (термінал CE) або будь-який інший PC.

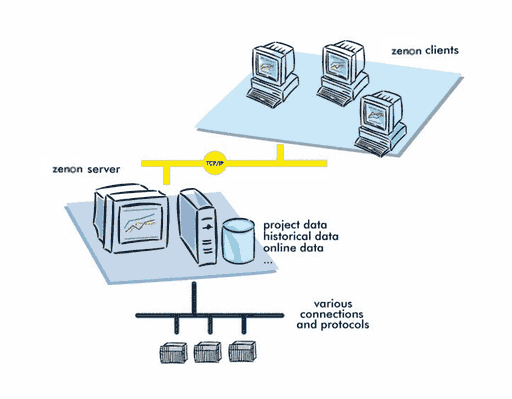

Класична архітектура «Клієнт-Сервер»

З мережею zenon у Вашому розпорядженні завжди найсучасніші дані, які одразу доступні для всіх модулів. Складна Клієнт-Серверна система базується на стандартному протоколі TCP/IP.

Проектний Сервер керує всіма даними. Це відноситься до таких мережевих даних, як значення вимірювань, стан або тривоги, історичні дані (архіви значень змінних, хронологія тривог і список подій) і також проектувальні дані (зображення, графіка, визначення змінних) і т.д. Сервер також здійснює комунікацію із зовнішніми системами, такими як PLC, бази даних, системи пожежної безпеки, Клієнти мережі.

Клієнт завжди отримує всі дані через мережу від Сервера. Сервер та Клієнт автоматично безударно приєднуються до проекту. Якщо проект було змінено на Сервері, Клієнт автоматично отримує нові онлайн дані, без необхідності зупинки режиму Runtime. Ця опція також підтримується при підключенні до терміналу CE, кишенькового комп'ютеру або Інтернету.

Таким чином створюються надійні, сучасні, зручні проекти. Завдяки безпосередній передачі даних між Сервером та Клієнтом, zenon допомагає зберігати мережеві ресурси. Дані довідкової інформації для Клієнта з'являються тільки якщо вони дійсно необхідні. Оскільки для підключення до мережі достатньо досить невеликої пропускної здатності, то для цього можна використовувати навіть мобільний телефон з модемом.

Всі модулі zenon спроектовано так, щоб без проблем використовувати мережеві рішення. Це означає, що всі зміни (наприклад, рецепт) завжди зберігаються на Сервері і негайно доступні для всіх Клієнтів мережі.

Багатопроектне адміністрування

Бездоганна робота в мережі

Багатопроектне адміністрування zenon здійснюється поза класичною Клієнт-Серверною структурою. Замість централізованого рішення у системі управління використовується принцип децентралізації. Використовуючи цей метод, великі проекти, якими через їх розмір у певний момент стає неможливо управляти, можуть бути представлені як пакет кількох менших та розподілених проектів.

За допомогою функції багатопроектного адміністрування в zenon на кількох PC одночасно можуть бути запущені кілька незалежних проектів. Ваш PC може бути Сервером для одного проекту і в той же час виступати Клієнтом для іншого проекту. Один PC може навіть бути одночасно Сервером чи Клієнтом для кількох проектів.

Це ідеальна вихідна позиція для Кругового резервування та Горизонтальної відкритості. Той факт, що Сервер та Клієнт не прив'язаний до апаратної частини, а заснований на проекті, забезпечує більшу гнучкість.

COPA-DATA – єдиний постачальник SCADA, який пропонує таку технологію.

Багатопроектне адміністрування означає:

• чіткість доступу;
• просте, швидке та ясне обслуговування індивідуальних проектів (є можливість, наприклад, дезактивувати окремі проекти, не впливаючи на інші);
• складний розподіл завантаження;
• точне позиціонування;
• центральна диспетчеризація всіх проектів одним PC короткий огляд всієї системи;
• реалізація перехресних проектних операцій (оскільки всі проекти активуються одночасно);
• ієрархічна структура мережі дозволяє здійснити централізацію даних (значення змінних, тривоги, інформація підприємства, дані архіву тощо).

Горизонтальна відкритість

Багатопроектне адміністрування обумовлює можливівість реалізації Горизонтальної відкритості. Це означає, що всі проекти, які розташовані на тому самому рівні, можуть бути передані чи переключені в робочий режим.

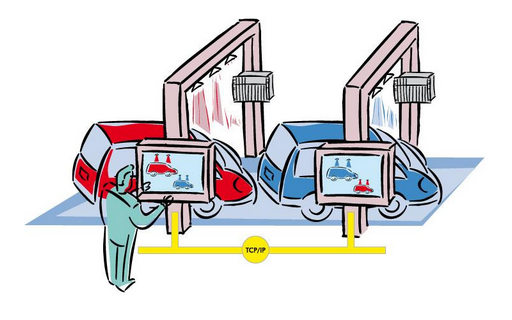

Наприклад, на одній установці знаходяться п'ять терміналів. Кожен має власний проект візуалізації. За допомогою Горизонтальної відкритості є можливість показати та керувати через будь-який термінал його власним проектом та будь-яким із проектів сусідніх терміналів. Таким чином, є можливість керування всім процесом з одного терміналу.

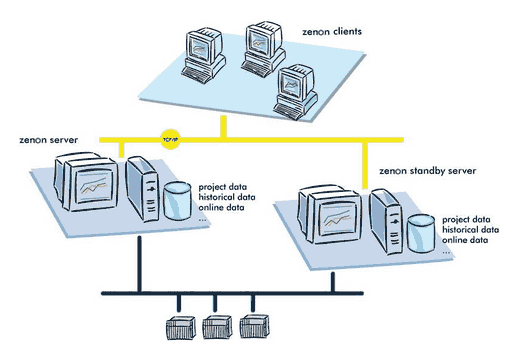

«Безударне» резервування

З питань підвищеної безпеки даних, zenon пішов далеко вперед. Програмне забезпечення не тільки дозволяє реалізувати звичайне резервування, але й гарантує безударне резервування, що означає, що жодні дані не будуть втрачені навіть у період між переходом з базової системи на резервну. zenon вперше використав цю технологію в 1996 році, і вона була успішно реалізована на електростанціях.

Технологія безударного резервування zenon забезпечує економію ресурсів вже при двох робочих станціях. Як це працює?

Сервер та резервний Сервер спільно несуть відповідальність за проект.

Як і в звичайній Клієнт-Серверній мережі, Сервер має монопольне право на використання даних.

Резервний Сервер загалом діє як звичайний Клієнт. Він отримує всі дані від Сервера і є повністю активним. Однак, на відміну від звичайного Клієнта, резервний Сервер здійснює запис усіх історичних даних, як-от тривоги, хронологічний список подій та архіви.

Оскільки інформація завжди виходить із Сервера, гарантується її точність та своєчасність.

Якщо Сервер виходить з ладу, резервний Сервер модернізує себе та приймає всі завдання основного Сервера. За допомогою інтелектуального механізму передачі керування від основного Сервера до резервного немає жодної втрати даних. Всі пов'язані Клієнти повідомляють про неполадку Сервера і повністю автоматично з'єднуються з новим Сервером.

Як тільки основний Сервер повернувся в онлайн, він з'єднується з резервним Сервером, синхронізує всі дані і перебирає на себе функції основного Сервера. Усі Клієнти мережі, включаючи резервний Сервер, повторно підключаються до Сервера.

Резервування zenon може бути легко спроектовано, як і мережу zenon: просто визначте основний і резервний Сервер. Подальші коригування не потрібні.

Основний Сервер та резервний Сервер можуть використовуватись у підприємстві як робочі станції оператора. При внесенні на основному Сервері онлайн змін у проекті (наприклад, нові зображення),  резервний Сервер та підключені по мережі Клієнти автоматично здійснюють суміщення даних.

Кругове резервування

Безпека, витонченість, унікальність.

Кругове резервування - логічне безударне резервування при здійсненні багатопроектного адміністрування. Ідеальне рішення зберегти матеріальні ресурси і водночас збільшити безпеку системи.

Кругове резервування потребує одного проектного резервного Сервера на додаток до кожного основного Сервера. Революційні технології zenon поєднують повний спектр переваг багатопроектного адміністрування та горизонтальної відкритості: сусідній основний Сервер одночасно служить резервним Сервером і навпаки.

Таким чином, зменшується кількість задіяних апаратних засобів, збільшується безпека, ризик відмови системи зменшується та зменшується експлуатаційні витрати.

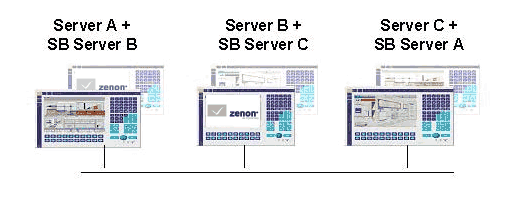

Приклад з трьома проектами:

• на PC 1 проект A працює як основний Сервер; проект B — як резервний;
• на PC 2 проект B працює як основний Сервер; проект C — як резервний;
• на PC 3 проект C працює як основний Сервер; проект А — як  резервний.

Коло замкнуте!

У вищезгаданому випадку використано лише три резервні PC, тоді як зазвичай для цього потрібно було б 6 PC. Звісно, кругове резервування не обмежується трьома проектами. За допомогою цієї технології може резервуватись велика кількість проектів. Те, що PC можуть одночасно бути Клієнтами інших проектів, дозволяє заощадити багато ресурсів і підвищити відмовостійкість.

zenon в глобальних мережах (WAN)

Оскільки в мережі zenon передача даних за замовчуванням здійснюється спонтанно, вона вже повністю оптимізована для безвідмовної роботи додатків у WAN. Якщо необхідно, час обміну пакетами WAN між Клієнтом і Сервером може бути обмежений. У разі перевищення часу очікування комунікація може бути автоматично закрита. У цьому випадку маршрутизатори знову встановлюють нове підключення.

Web-сервер zenon

WEB Сервер zenon — це саме той інструмент, за допомогою якого Ви легко та швидко можете зробити промислові дані загальнодоступними скрізь по компанії чи корпоративній групі. Проекти zenon ідеально поєднані з Інтранет та Інтернет. Для передачі даних не потрібна додаткова адаптація проектів. Всі зображення, користувачі, керування паролями, інформація і т. д. доступні онлайн.

WEB Клієнт має самі можливості що й zenon Runtime. Якщо до проекту вносяться зміни (наприклад, нове зображення), всі проекти на Клієнтських PC автоматично оновлюються. Це означає, що інформація доступна всім співробітникам компанії або навіть світу.

WEB Сервер zenon доступний в трьох версіях:

• zenon WEB Server:
  контроль за роботою проекту.
• zenon WEB Server Pro:
  повне керування та контроль за роботою проекту. З цим сервером Ви маєте можливість безпосередньої участі по мережі у виробничих процесах.
• zenon WEB Server Pro Light: аналогічно до Pro-версії, але без шифрування даних, без тунелювання та тільки на 3 WEB Клієнта.

Рішення для термінальних Cерверів

Зи необхідності Клієнт zenon може бути запущений на термінальному Сервері ("тонкий" Клієнт). Це рішення використовується користувачами, які мають дуже слабку апаратну частину, або для роботи з іншою операційною системою (наприклад, Linux).

Використовуючи термінальні рішення, можна одночасно запустити Клієнтський проект та керувати ним із кількох інших Клієнтів. Таким чином, на термінальному Сервері можуть бути запущені кілька рівнів користувача. Клієнт завжди реєструється на сервері zenon з власним мережевим ім'ям. Тому всі записи у хронологічному списку подій здійснюються у зрозумілому вигляді.

Також через термінальний сервер доступні всі інші функції, такі як мережне оновлення проектів, резервування або багатопроектне адміністрування (мультиклієнт).

Менежевий моніторинг zenon

Для великої мережі важливо здійснювати постійне відстеження її стану.

zenon моніторить контрольну суму пакетів, що дозволяє швидко та правильно реагувати на всі зміни у стані мережі.
У системі кекрування є спеціальна служба, яка автоматично генерує внутрішні системні повідомлення та реєструє їх у хронологічному списку подій:

• Сервер запущено;
• Сервер зупинено;
• Відмова Серверу;
• Підключення Клієнту;
  і т. д.

Системний драйвер zenon надає додаткові опції щодо контролю стану та якості мережі.

Стандартні опції доповнені драйвером SNMP (Простий протокол керування мережею). SNMP дозволяє здійснювати додатковий мережевий моніторинг всіх сумісних апаратних компонентів, таких як комутатори, концентратори, маршрутизатори, PLC, принтери, і т. д., які в свою чергу, можуть бути додані на екранні мнемосхеми і графічно відображатися у проекті zenon.
