Диспетчеризація ПС 110 кВ "Мухіані", Тбілісі

Інтегратор: ТОВ GeniSYS

Замовник: енергопостачальна компанія АТ Теласі, Тбілісі, Грузія

Терміни реалізації: 2016 роки

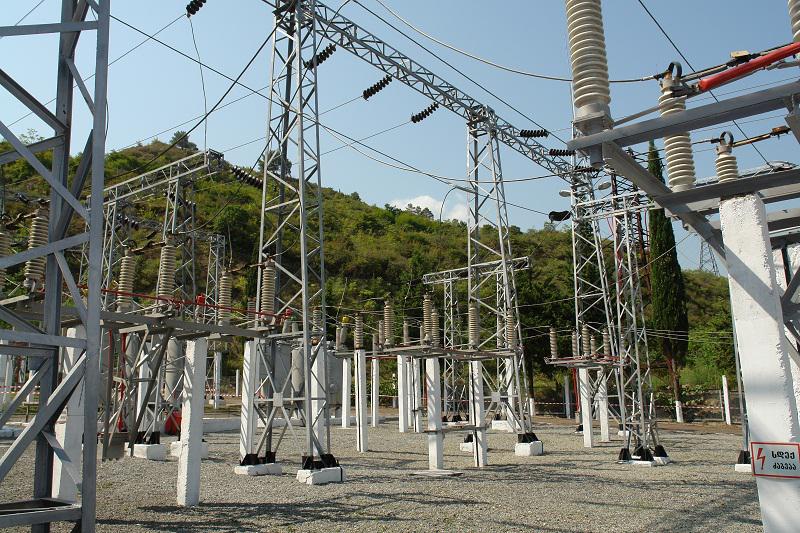

В результаті активної забудови і розвитку інфраструктури мікрорайону Мухіані столиці Грузії Тбілісі, виникла гостра необхідність в будівництві нової ПС 110/10/6 кВ. Замовником виступила АТ Теласі - одна з найбільших в Грузії мережевих компаній, що здійснює розподіл і збут електроенергії. За реалізацію проекту взялася компанія GeniSYS, заснована українськими та грузинськими інженерами в сфері електроенергетики та промислової автоматизації, за плечима якої широкий спектр успішних технічних і програмних впроваджень для харчової промисловості (елеватори для зберігання зерна, борошномельні виробництва, олійно-жирові комбінати і ін.), дата-центрів, розподільчих підстанцій і систем високої, середньої та низької напруги.

Перелік основного обладнання:

1. Система захисту та управління двома силовими трансформаторами 110/10/6 кВ на базі реле RET-670 (ABB), вимірювачів параметрів електричної мережі типу N14 (LUMEL), приладів управління положенням РПН УЗА-10М.В4 (EMV group) і покажчиків положення РПН УП-25 (МНПП АНТРАКС);
2. Система захисту та управління обвідним вимикачем і вимикачами відвідних лініях (3 шт.) напругою 110 кВ на базі реле REL-670 (ABB) і вимірювачів параметрів електричної мережі типу N14 (LUMEL);
3. Системи вимірювання основних параметрів електричної мережі (вимірювальні комірки) по стороні 10 кВ і 6 кВ на базі приладів ZX-210 і ZX-310 (Premko);
4. Системи управління комірками захисту відхідних фідерів по стороні 10 кВ і 6 кВ на базі приладів LX-120.3, LX-120.5 (Premko).

Опис системи автоматизації:

Використане в проекті телекомунікаційне обладнання, було обрано на основі аналізу підтримуваних протоколів і інтерфейсів вимірювальними і керуючими приладами підстанції. Обмін даними з захисними реле ABB RET-670 і REL-670 реалізовано на базі енергетичного протоколу DNP 3.0 (інтерфейс RS-485). Обмін даними з іншими приладами (N14, УЗА-10М.В4, УП-25, ZX-210, ZX-310, LX-120.3, LX-120.5) виконується по протоколу Modbus RTU (інтерфейс RS-485). Логічно вся мережа обміну цифровими даними на підстанції розділена на сегменти з урахуванням типів протоколів, які підтримують прилади. Для диверсифікації ризиків, а також підвищення надійності та живучості системи диспетчеризації на базі SCADA, сегменти мережі обміну даними по стороні 10 кВ і по стороні 6 кВ з'єднуються з основною телекомунікаційною шафою підстанції за допомогою оптоволокна. Для цього з кожного боку оптоволоконної лінії встановлений Serial to Fiber Converter MOXA TCF-142. Прилад виконує перетворення інтерфейсів RS-232, RS-482/485 в оптику і назад.

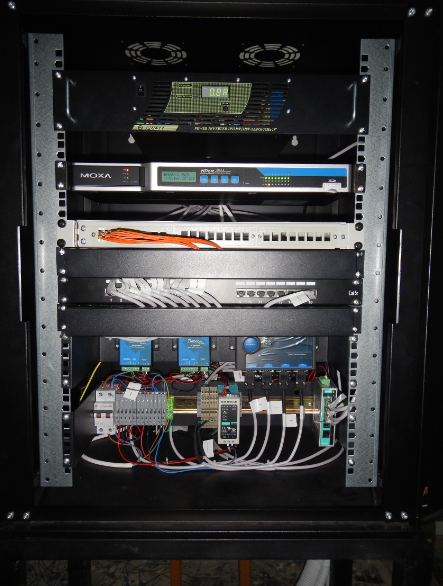

В головній телекомунікаційній шафі встановлено 1 kVA інвертор 220VDC / 220VAC (PULSE), підключений до системи безперебійного живлення підстанції. Таким чином, сервер підстанції і все телекомунікаційне обладнання забезпечене безперебійним електричним живленням.

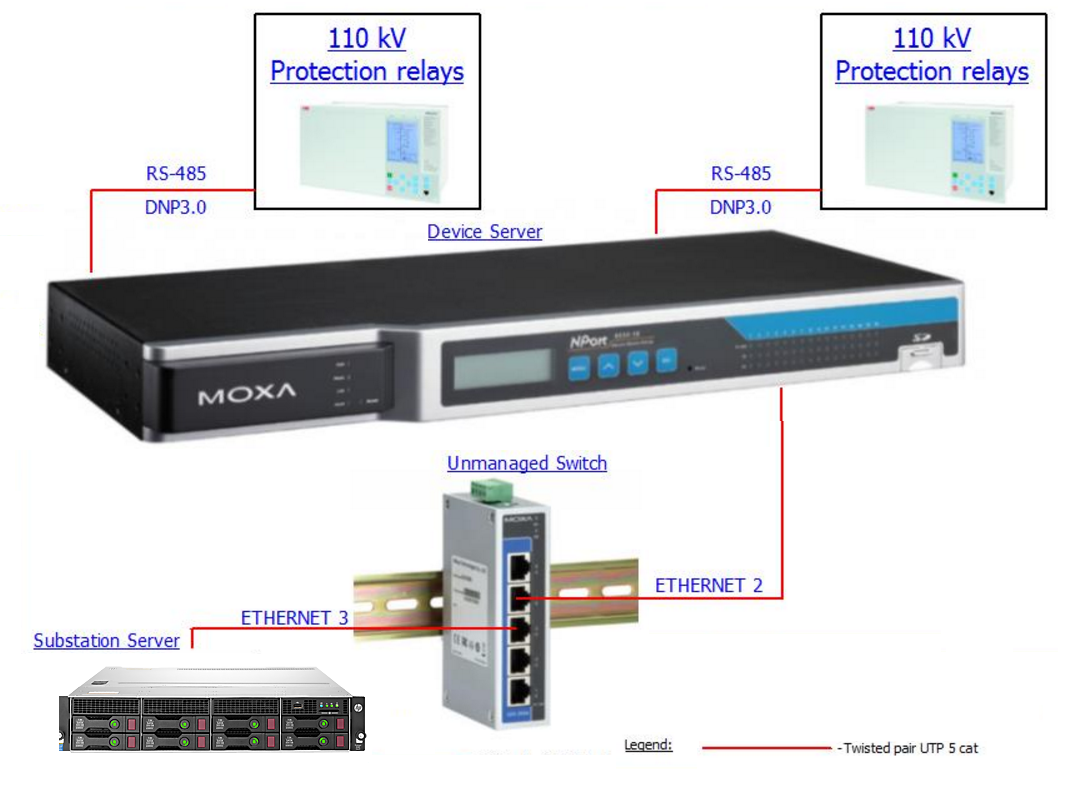

Наявність у підключених приладів різних протоколів, різновидів одного і того ж протоколу, а також інтерфейсів обміну даними викликає певні незручності. Тому при реалізації структури мережі обміну цифровими даними на підстанції прийнято рішення усі інтерфейси, які будуть опитуватись сервером підстанції, перетворювати в Ethernet. Для опитування захисних реле ABB RET-670 і REL-670 застосовується 8-портовий комунікаційний сервер MOXA NPort 6650-8. Перетворювачі інтерфейсів MOXA TCF-142 з боку телекомунікаційної шафи, а також вимірювачі параметрів електричної мережі типу N14, прилади керування положенням РПН УЗА-10М.В4 і покажчики положення РПН УП-25 опитуються 4-портовим комунікаційним сервером MOXA NPort 5450. Для об'єднання в загальну мережу Ethernet комунікаційних серверів MOXA NPort 6650-8 і NPort 5450 встановлено некерований свіч MOXA EDS-205A.

Головний сервер підстанції обраний на базі обладнання американської компанії Hewlett Packard, яка є всесвітньо визнаним гарантом якості та надійності.

Диспетчеризація

В якості програмного забезпечення для реалізації системи диспетчеризації підстанції обрано SCADA zenon Energy Edition, австрійської компанії COPA-DATA. zenon Energy Edition - це галузеве рішення, спрямоване на побудову систем автоматизації електростанцій, підстанцій і розподільчих мереж, яке має в своєму складі розширений функціонал, який використовується виключно в енергетиці.

Крім стандартних інтерфейсів управління енергетичними системами за допомогою SCADA zenon Energy Edition реалізовані:

• топологічні і технологічні блокування на підстанції
• система оповіщень і тривог
• архів аварійних і поточних подій
• візуалізація стану обладнання та живлення відхідних мереж
• історичні та поточні графіки потужностей, струмів і напруг
• багаторівнева система доступу користувачів

Система візуалізації має Клієнт-Серверну структуру на 4500 TAGs з виведенням основних екранів на безшовну відеостіну.

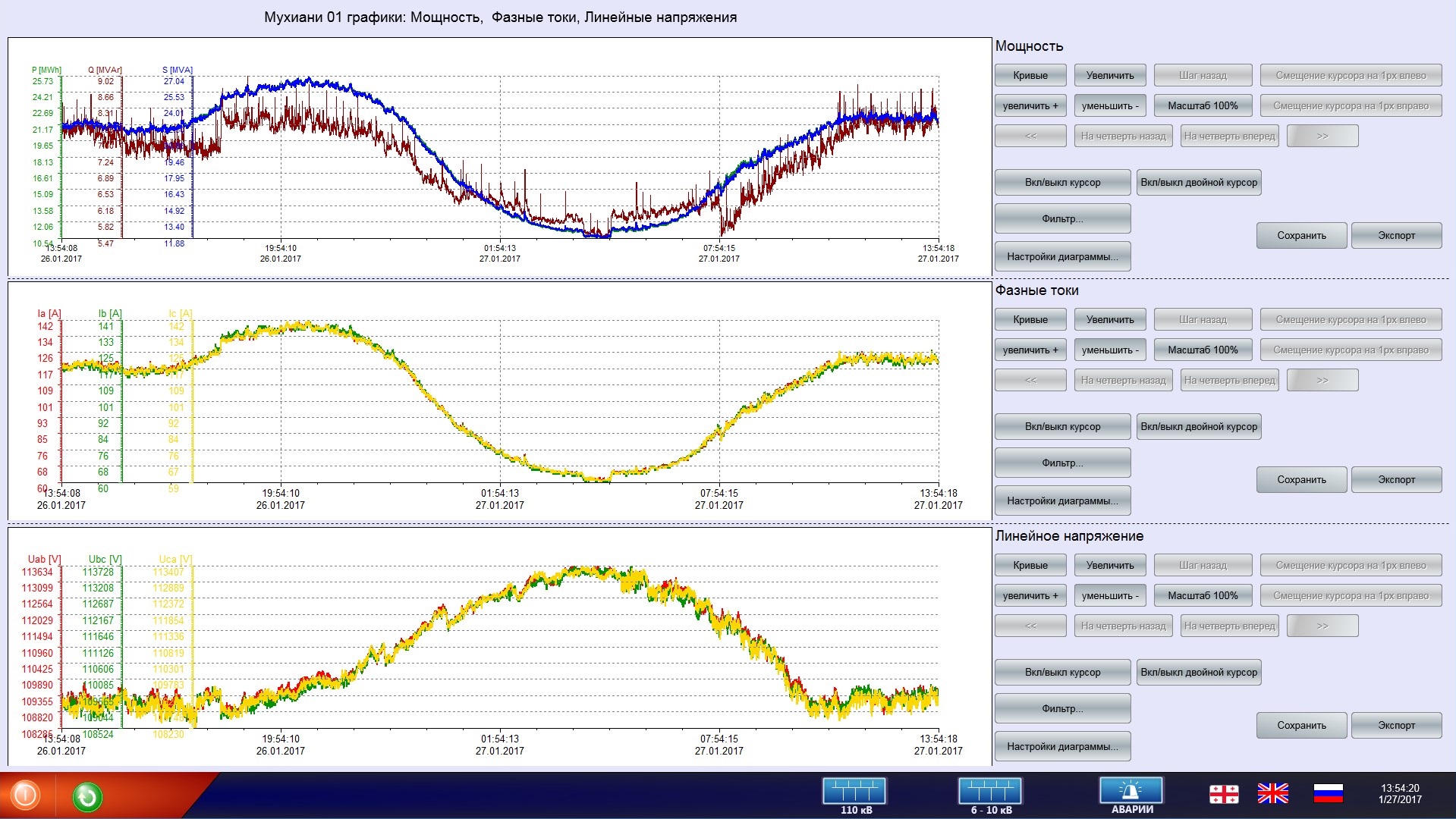

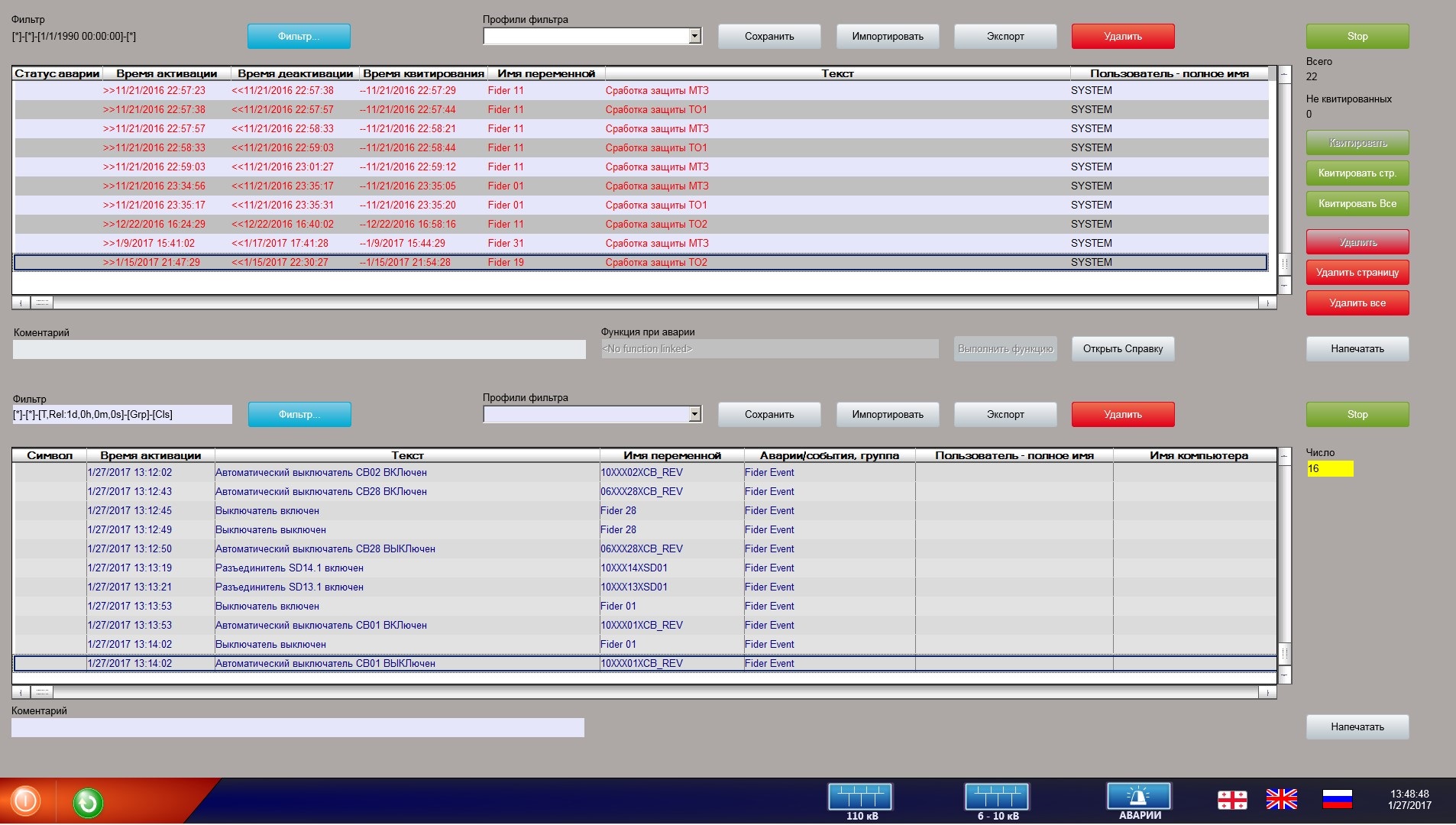

Скріншоти дисплейних мнемосхем SCADA zenon Energy Edition

Після установки додаткових програмних модулів і устаткування SCADA zenon Energy Edition в перспективі може бути використана для побудови розподіленої диспетчерської системи управління всіма енергетичними об'єктами компанії.
