Приклад реалізації системи шахтного водовідливу

Розробка:

Національний гірничий університет, Дніпро
ас. каф. АКС Бойко Олег Олександрович
стаття: Реалізація системи шахтного водовідливу

У представленій статті наводиться приклад реалізації системи управління шахтним водовідливом, яка може бути використана при впровадженні проекту на реальному об'єкті.

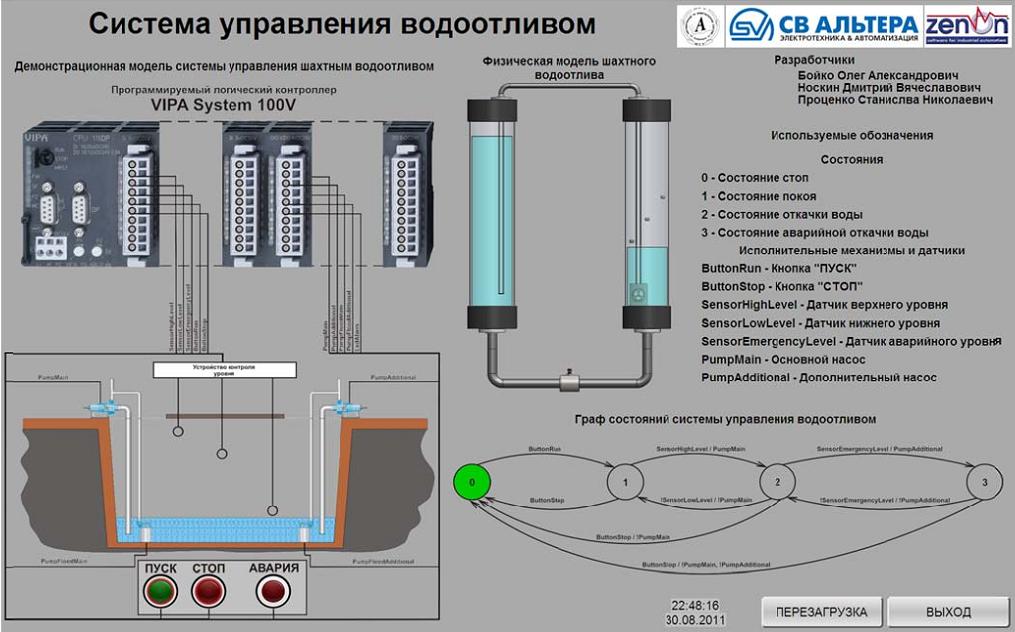

Основу системи складають ПЛК VIPA 115-6BL22 з вбудованими каналами входів\виходів і програма візуалізації та диспетчеризації SCADA zenon, на базі якої реалізовано користувальницький інтерфейс управління.

Особливу цінність стаття являє завдяки докладного опису алгоритму та методології написання програми для ПЛК з використанням середовища програмування WinPLC7, а також знайомству з самим контролером VIPA серії 100v.

Розроблений проект дозволяє:

• Запуск і зупинка системи управління;
• Контроль рівня води;
• Включення і виключення насосів;
• Відпрацювання тимчасових затримок;
• Відпрацювання аварійних ситуацій.

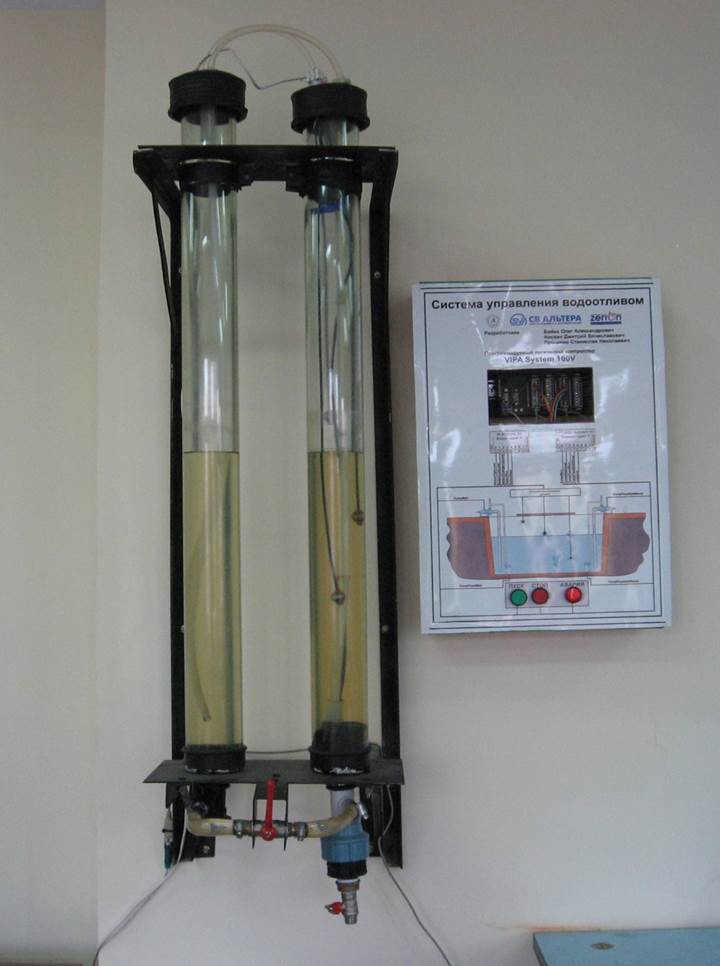

Реально працюючий макет об'єкта можна подивитися вживу в Навчальному центрі СВ Альтера при кафедрі АКС.
