01/04/2011
Інтегратор: Корпорація «ЗЕОН»
Об'єкт: Державне підприємство «Український державний центр радіочастот»
Опис системи автоматизації:
Перед виконавцями було поставлено завдання розробити і впровадити сучасну BMS-систему з управління і контролю всіма системами життєзабезпечення будівлі, а саме: організувати єдиний диспетчерський пункт, обладнаний елементами управління і візуального представлення інженерних систем, ведення хронологічній реєстрації ключових параметрів, оптимізація роботи систем, підвищення безпеки і зручності експлуатації будівлі.
Поставлена задача була виконана за допомогою SCADA-системи zenon. Завдяки інноваційним технологіям та більшої гнучкості zenon вдалося досягти гармонійної взаємодії комплексу апаратних засобів різних виробників, що використовувалися в будівлі.
Система автоматизації об'єднала в один комплекс 12 PLC, обмін даними між якими організований по протоколу Modbus RTU, і 2 UPS і АВР, контроль за станом яких здійснюється з диспетчерського пункту по протоколу SNMP.
SCADA-система zenon на диспетчерський пульт оператора виводить наступні вікна:
Скріншоти дисплейних мнемосхем:

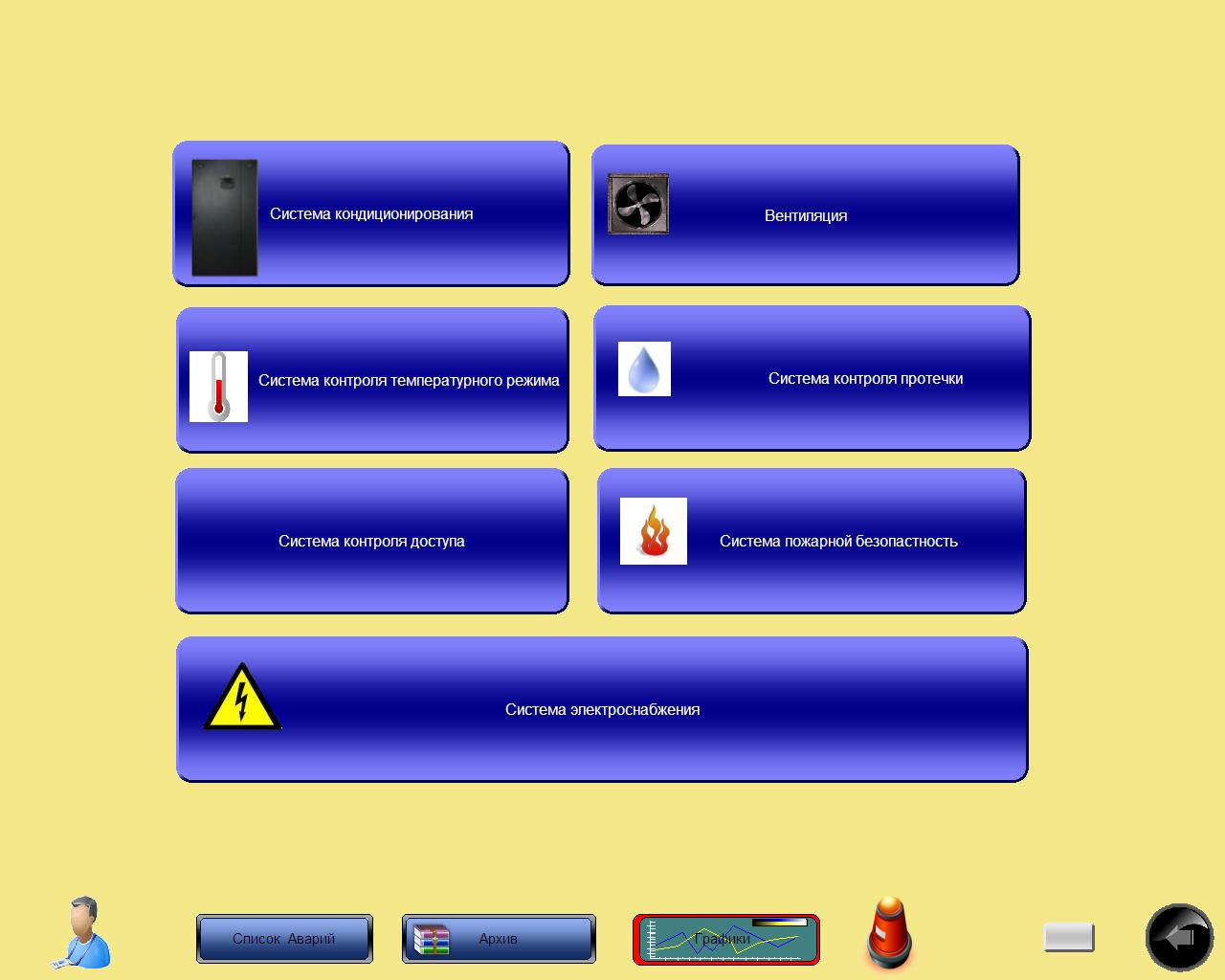

Головна сторінка

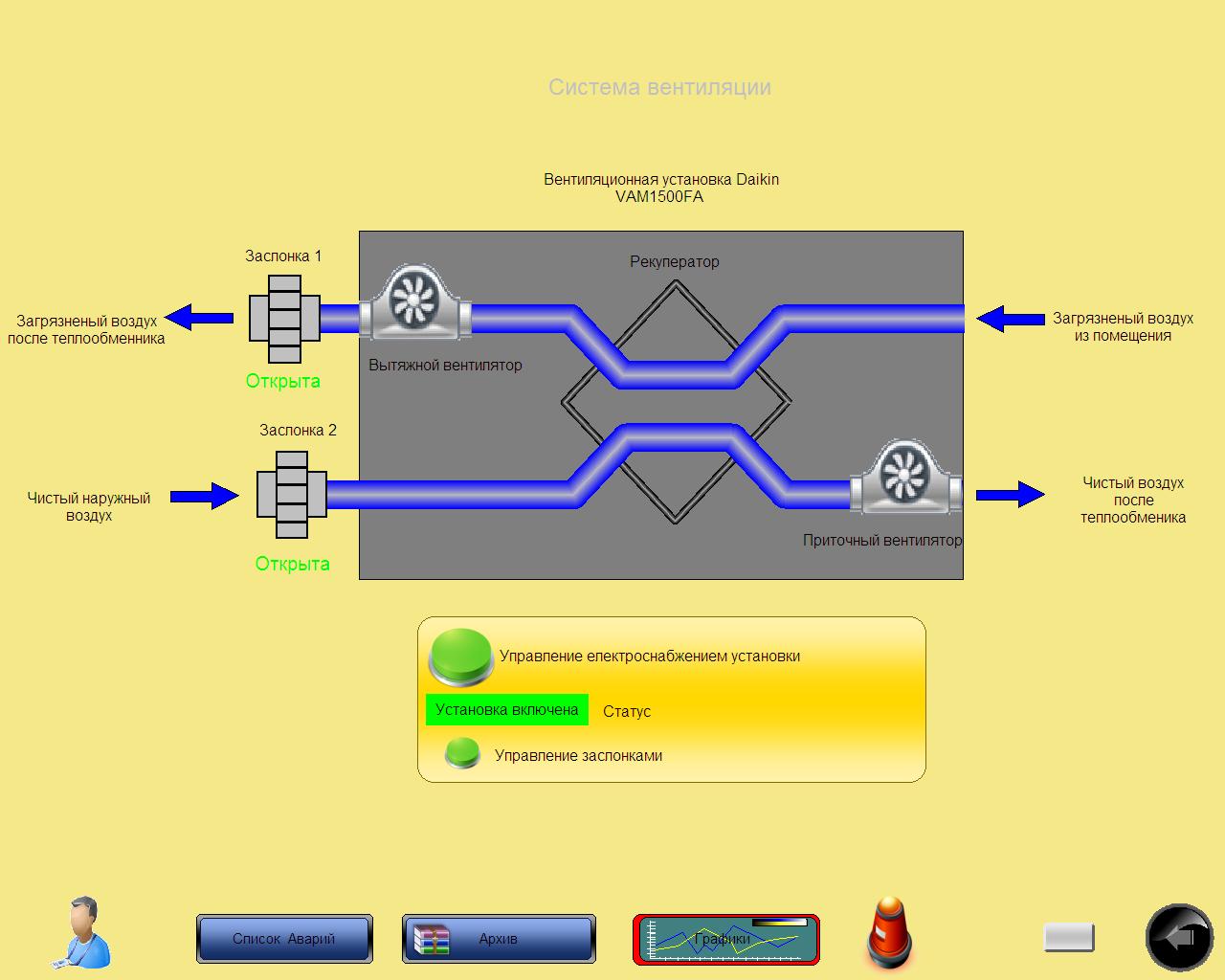

Система вентиляції

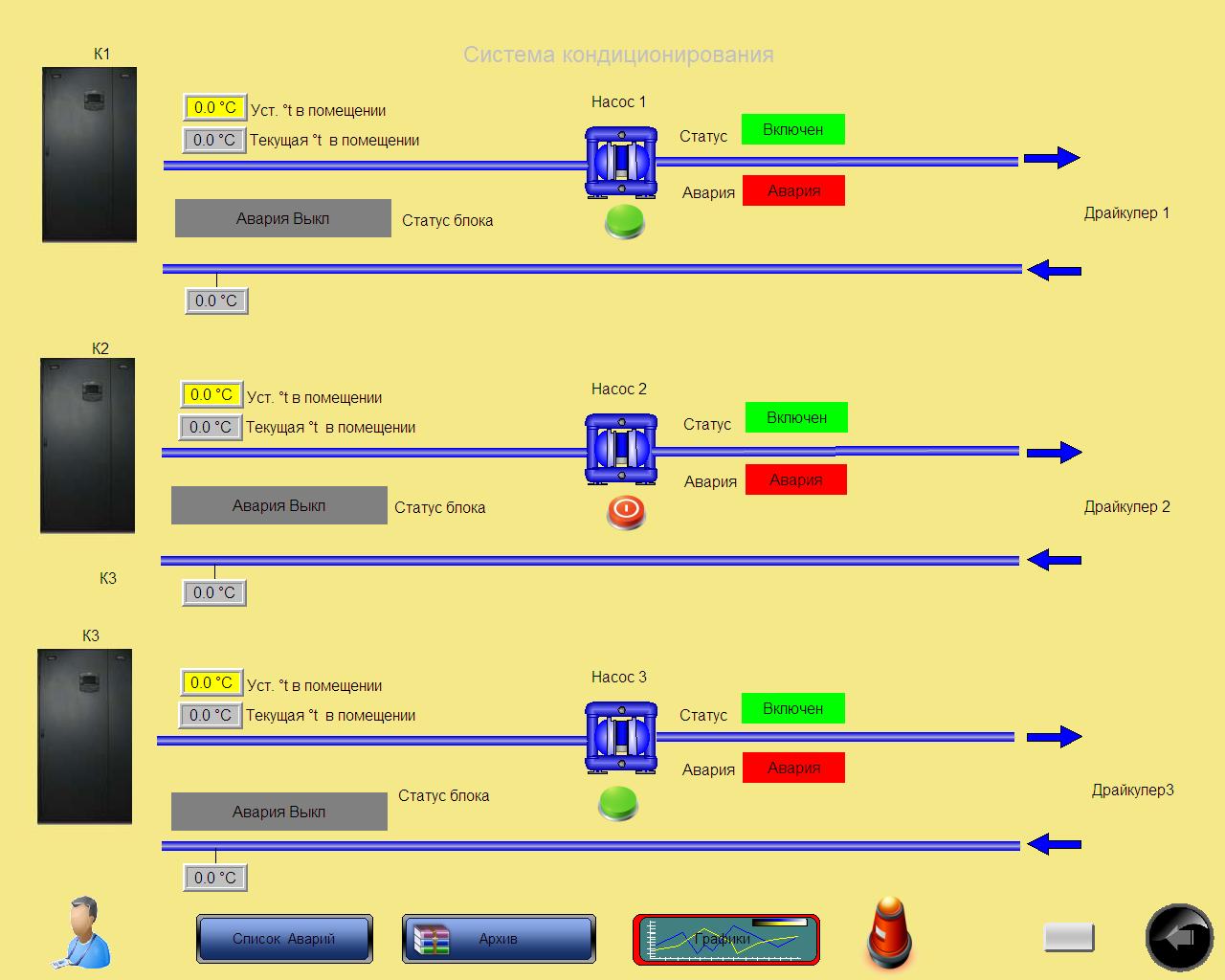

Система кондиціонування
Система електропостачання

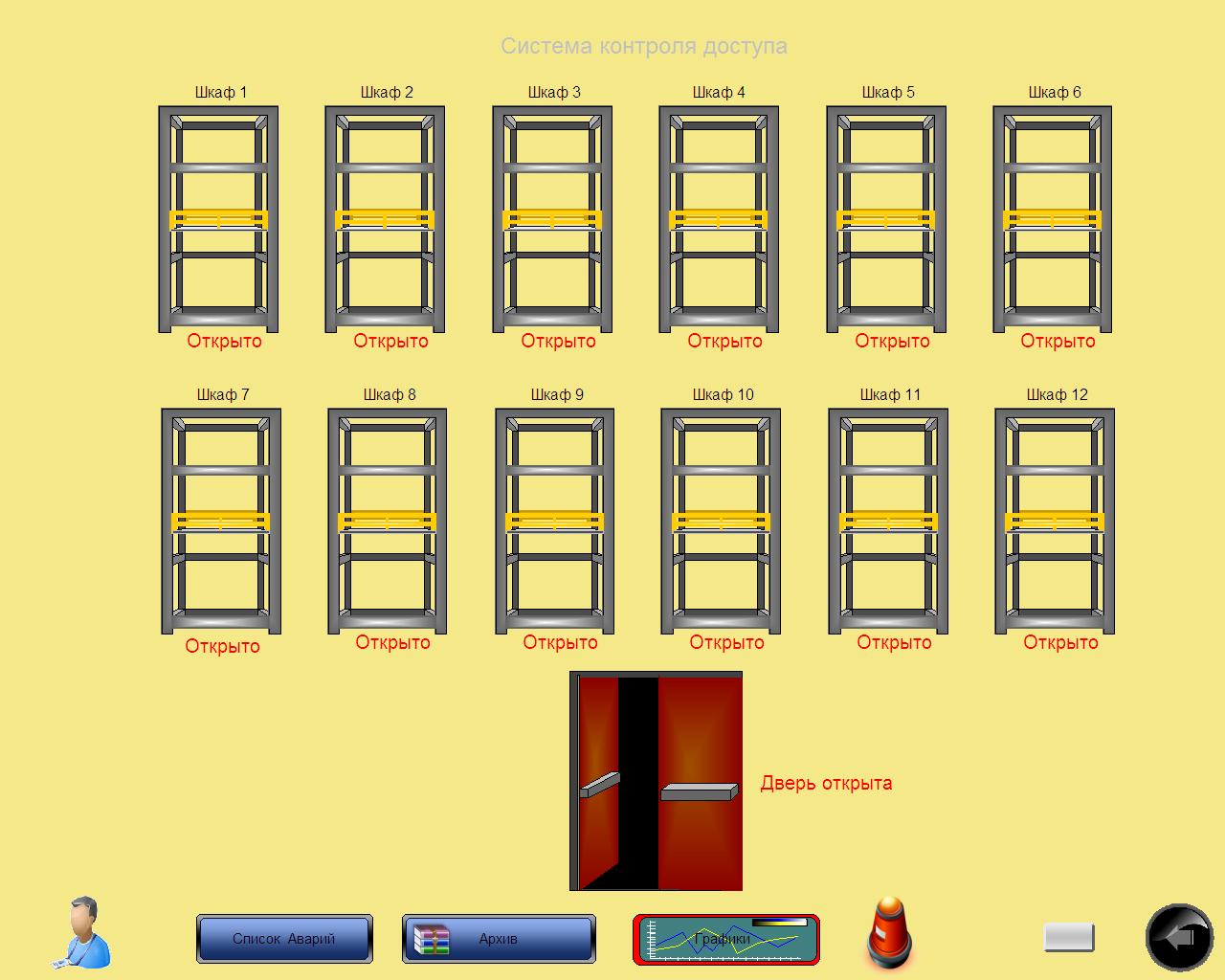

Система контролю доступу

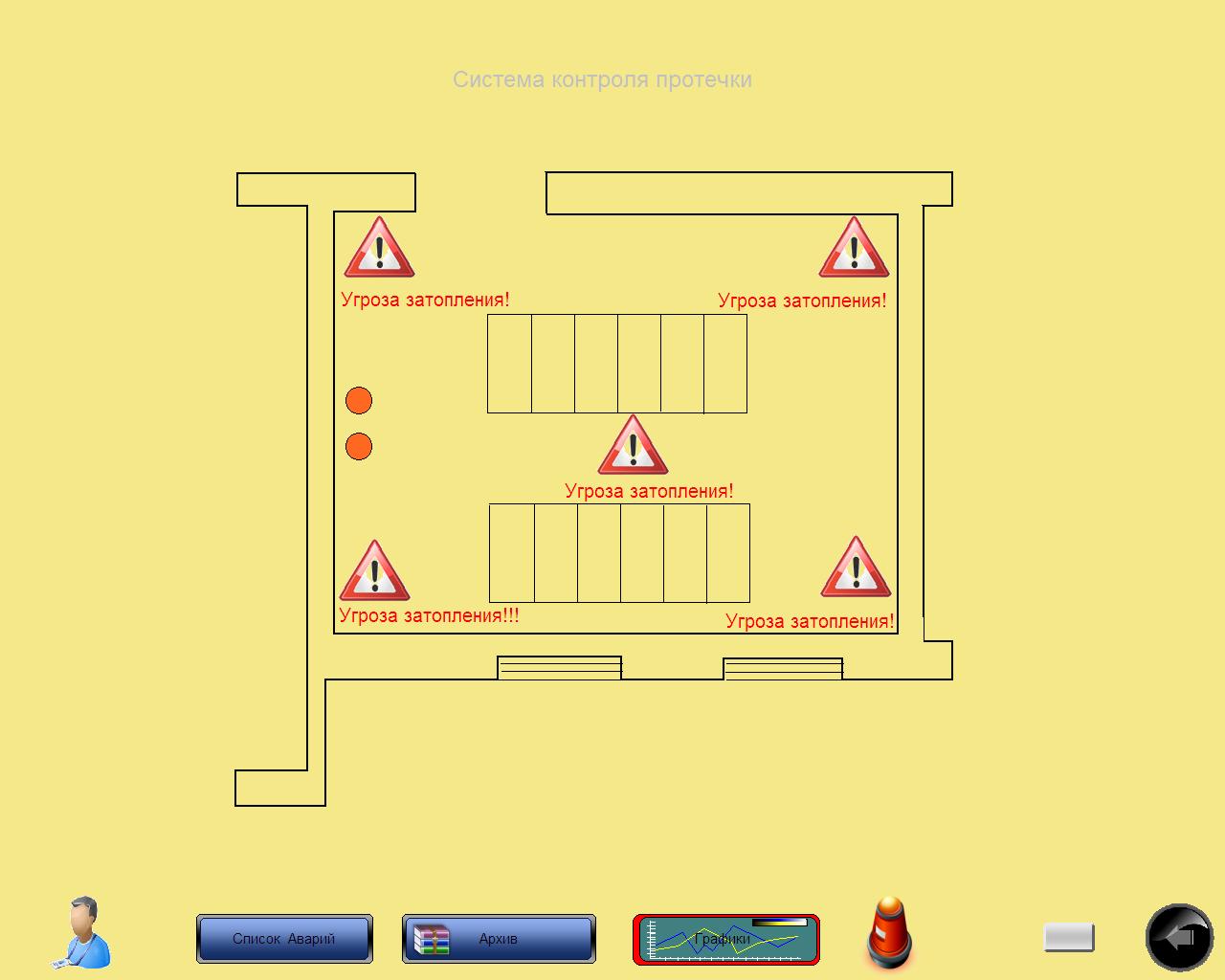

Система контролю протікання

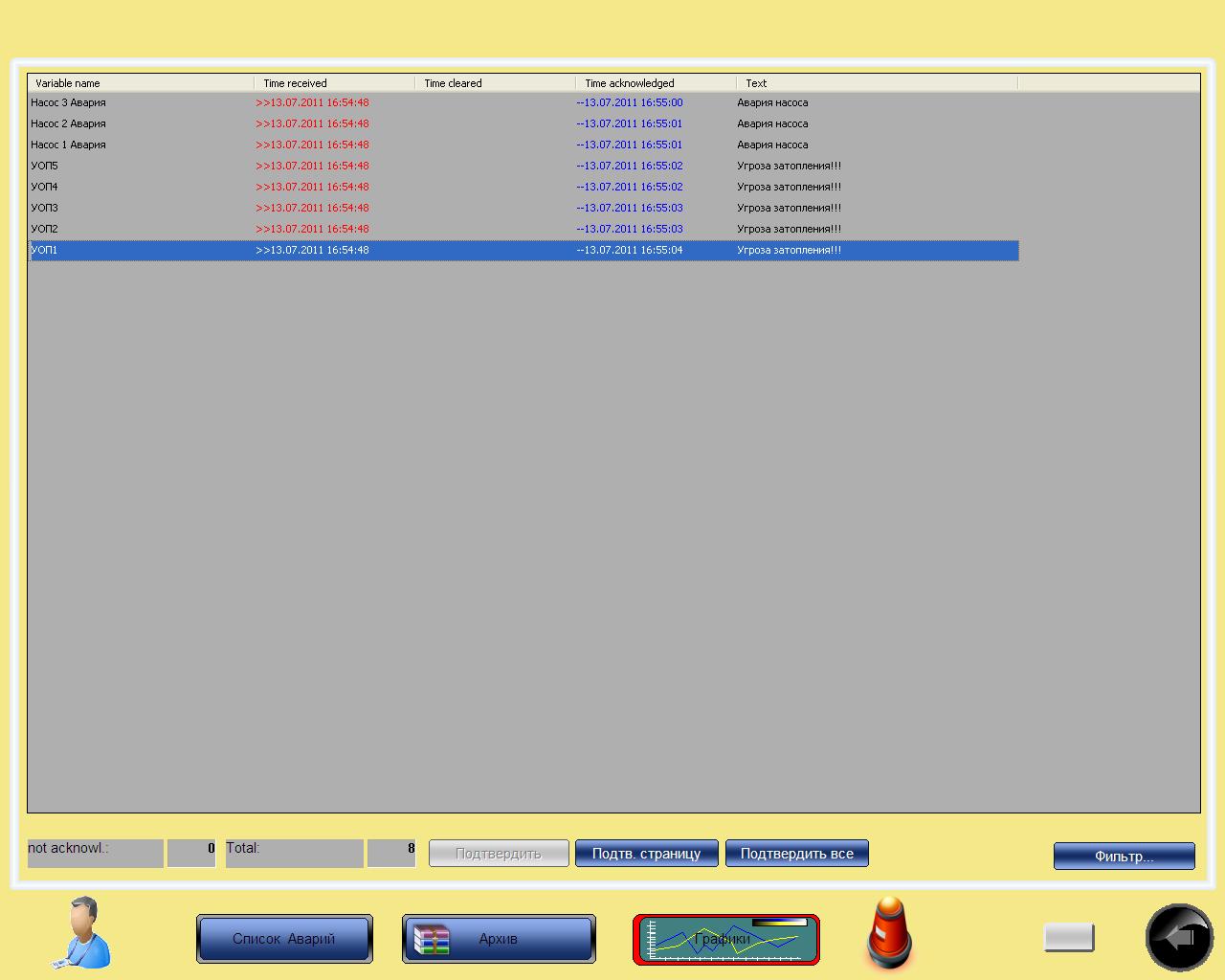

Журнал тривог і аварій

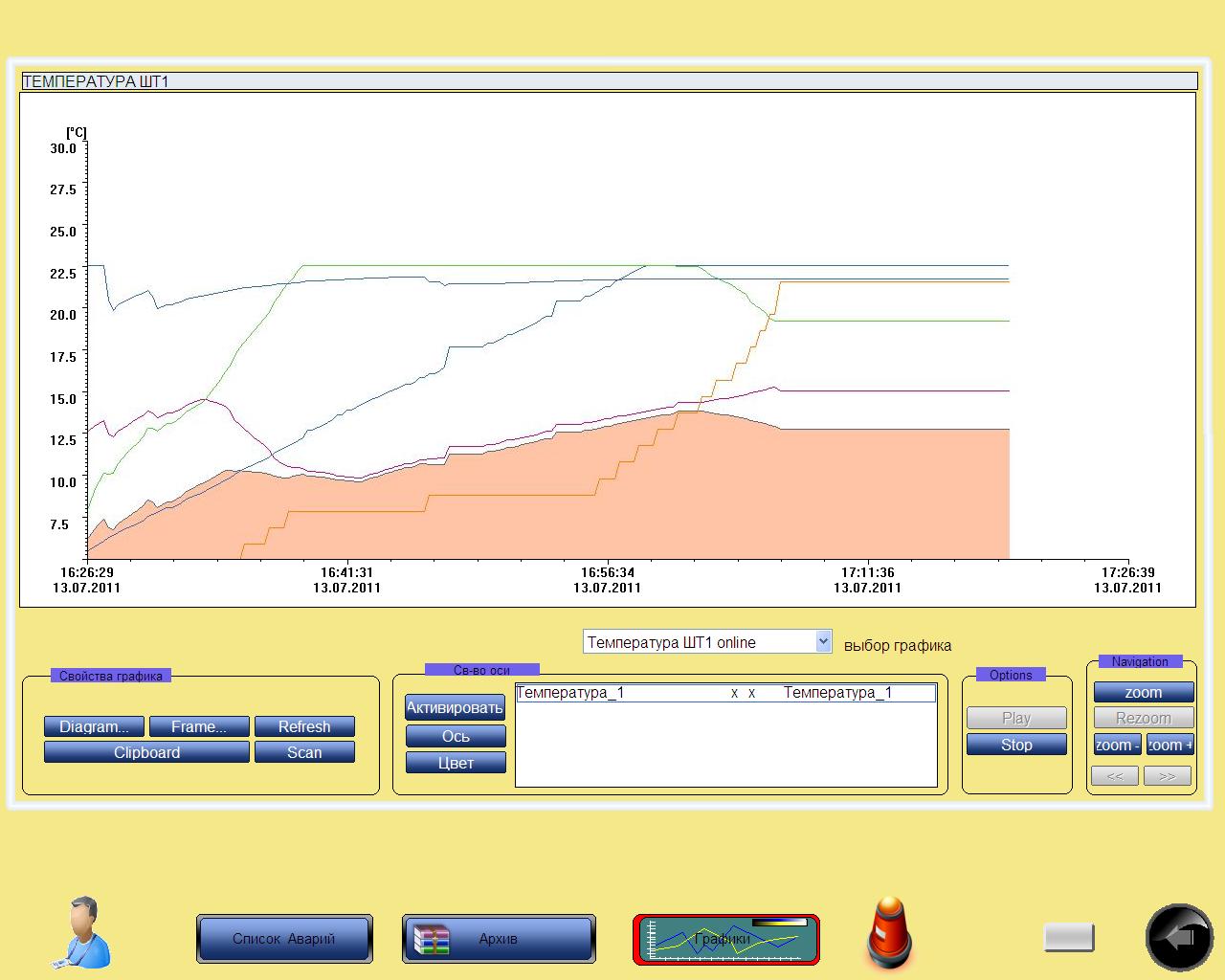

Трендові діаграми
