SCADA zenon використано на Ботієвській ВЕС – найбільшій вітроелектростанції України
13/01/2016
Ботієвська ВЕС - перша вітроелектростанція парку "Приазовський", збудована компанією ДТЕК "Вінд Пауер" у Запорізькій області. На сьогоднішній день є найсучаснішою та найпотужнішою вітроелектростанцією в Україні.
За сумарною вироблюваною потужністю Ботієвська ВЕС входить до п’ятірки найбільших об’єктів зеленої енергетики Європи. Унікальне поєднання кращого світового обладнання та вітрового потенціалу території – це чинник, який робить її однією з найкращих станцій.

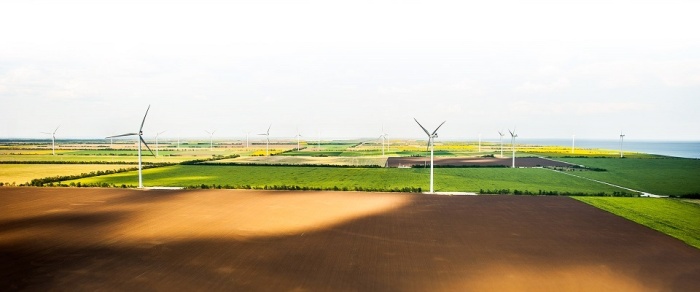

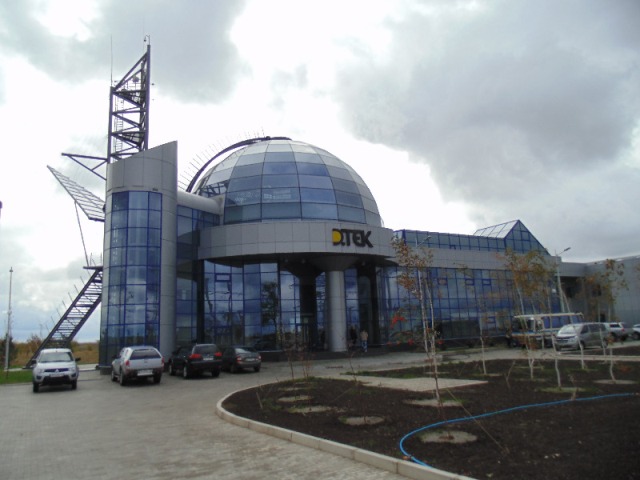

Вітроелектростанція складається з диспетчерського центру та 65 вітроустановок, планової потужності 200 МВт. Загальна висота башти та вітрогенератора складає 148 метри, вага - 400 тон. Вже при швидкості вітру 3 метри за секунду починає вироблятися електроенергія.

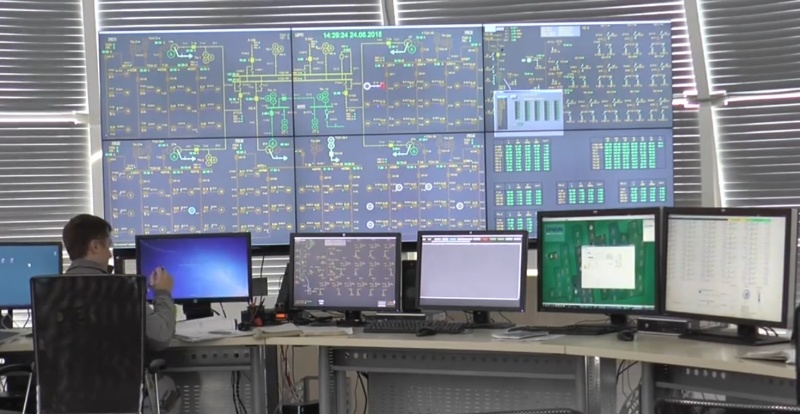

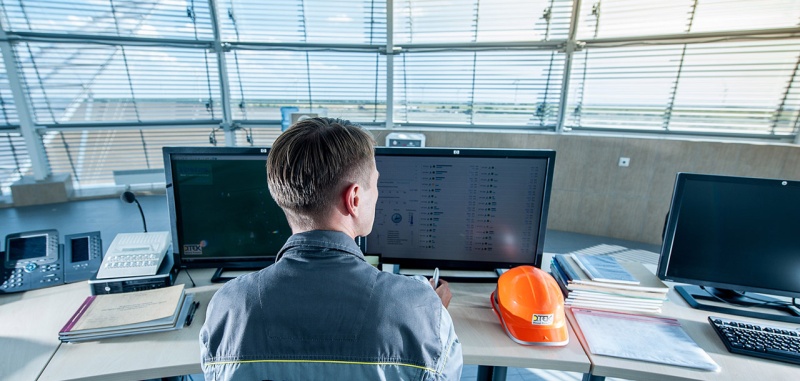

В якості системи диспетчеризації енергосистеми Ботієвської ВЕС використано SCADA zenon Energy Edition, яка має спеціальний функціонал керування електростанціями, підстанціями та розподільчими мережами.
Характеристика системи:
- Організація Клієнт-Серверної структури
- Загальна кількість змінних близько 20 000
- Комунікація з РЗА по IEC 61850, 150 терміналів
- Комунікація по IEC 60870-5-104
- Комунікація з реєстраторами параметрів мережі по Modbus TCP
- Передача даних у енергосистему верхнього рівня через шлюз IEC 60870 Process Gateway
- Керування обладнанням станції по протоколу SNMP
- Графіки, архіви, звіти...

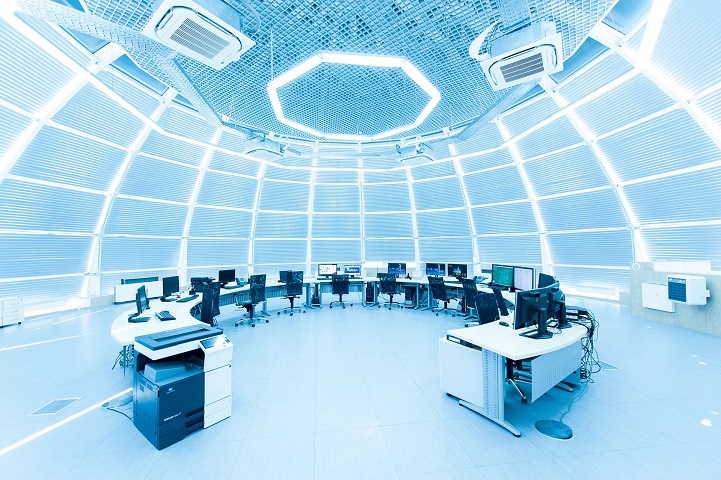

Ботієвська ВЕС відкрита для відвідувачів. Усі бажаючі можуть записатися на екскурсію, в рамках якої побувають у диспетчерському центрі керування електростанції, а також потраплять до першого поверху башти вітрогенератора.
Щоб відчути масштабність цього проекту, пропонуємо переглянути коротке відео:
