Система автоматизації відділення приймання і підготовки молока

Представлене рішення призначене для автоматизованого управління процесами приймання, зберігання, сепарування і пастеризації, нормалізації і видачі підготовленого молока на виробничу лінію. Дана система також включає в себе управління процесами мийки резервуарів і трубопроводів по вибраним маршрутам з подальшим дренажем і витісненням залишків стисненим повітрям, а також подача лугу на миючу станцію.

Опис об'єкта

До складу основних технологічних об'єктів системи входять танки для приймання і зберігання молока на ділянці приймання, танки для зберігання обрата, пастеризаційна установка, сепаратори в апаратній цеху, танки для нормалізованого молока. Всі об'єкти пов'язані між собою мережею трубопроводів з клапанними матрицями і насосами.

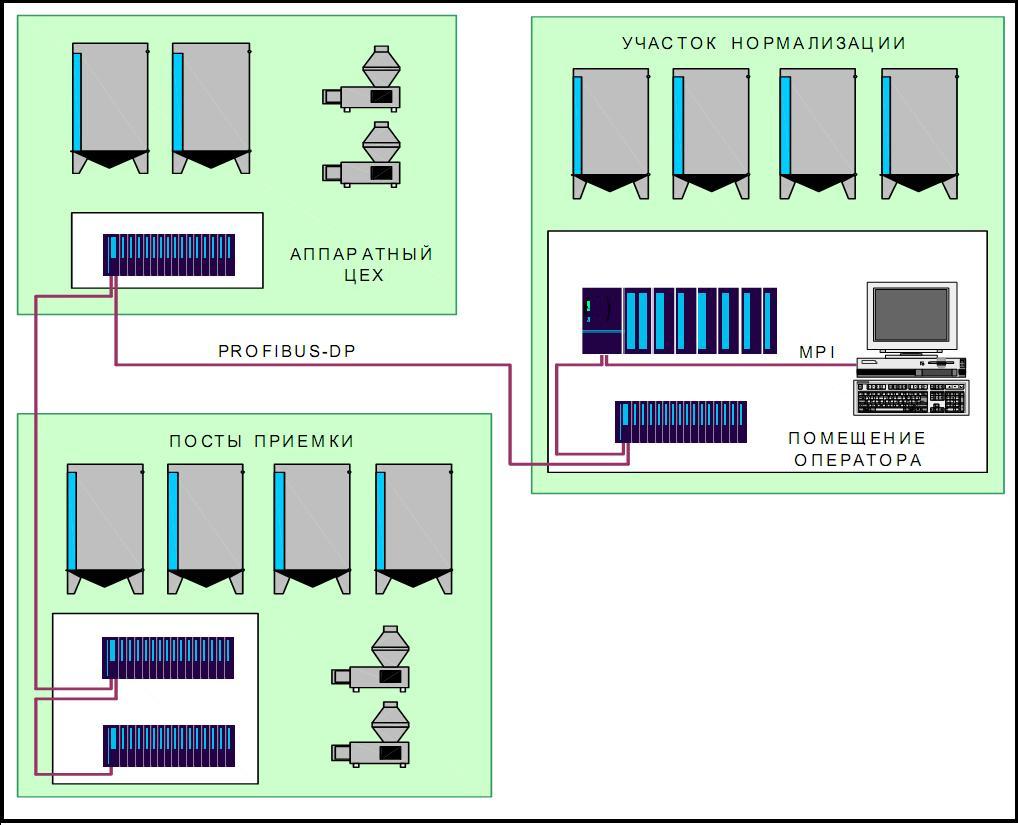

Мал. 1. Структурна схема побудови АСУ

Рішення і опис засобів автоматизації

Система автоматизації має триступеневу структуру.

- Нижній рівень, де знаходяться датчики і виконавчі механізми.

- Контрольний рівень являє собою розподілену систему управління, реалізовану на базі системи віддаленого вводу-виводу VIPA SLIO, яка включає інтерфейсний модуль 053-1DP з набором модулів I \ O і центральний програмований логічний контролер серії VIPA 300S. Система SLIO розміщується в щитах, розташованих безпосередньо на виробничих ділянках і виконує функції збору інформації з датчиків, командоапаратів і управління виконавчими механізмами, елементами сигналізації. Тут же розміщуються текстові панелі оператора VIPA OP03, які дозволяють переглянути по кожному танку:

• температуру молока
• рівень молока (в літрах або кілограмах)
• щільність молока
• діагностичну та допоміжну інформацію.

Інформація з розподіленої системи управління по мережі Profibus DP передається на центральний щит управління, де знаходиться ПЛК VIPA 300S. До нього також підключаються і панелі оператора.

- Верхній рівень являє собою диспетчерський пункт, реалізований на базі робочої станції чергового оператора з встановленою системою візуалізації SCADA zenon. Обмін даними з контролером здійснюється по мережі Ethernet.

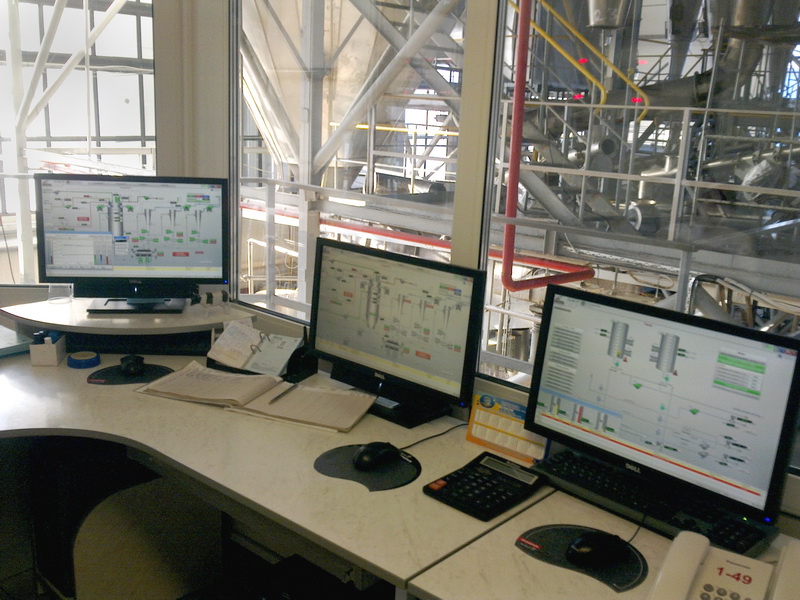

Мал. 2. Зовнішній вигляд пульта диспетчера

Канальність представленої системи: 260 дискретних входів, 100 дискретних виходів, 32 аналогових входу, 48 аналогових виходу.

Функції SCADA zenon

• візуалізація всіх технологічних процесів (стан виробничих ділянок, стан устаткування, хід виконання операцій);
• відображення поточних значень основних технологічних параметрів (кількість, витрата, температура продукту);
• завдання жирності і кількості молока оператором;
• завдання тривалості виконання операцій;
• надання оператору функцій запуску і аварійного припинення технологічних операцій;
• вибір необхідного "маршруту" виконання операції при її запуску;
• управління клапанами і виконання ручних операцій;
• відображення аварійних і робочих повідомлень;
• архівування технологічних параметрів;
• уявлення архівних даних у вигляді таблиць і графіків;
• протоколювання дій оператора;
• висновок на друк термограм і журналів подій;
• адміністрування доступу користувачів.

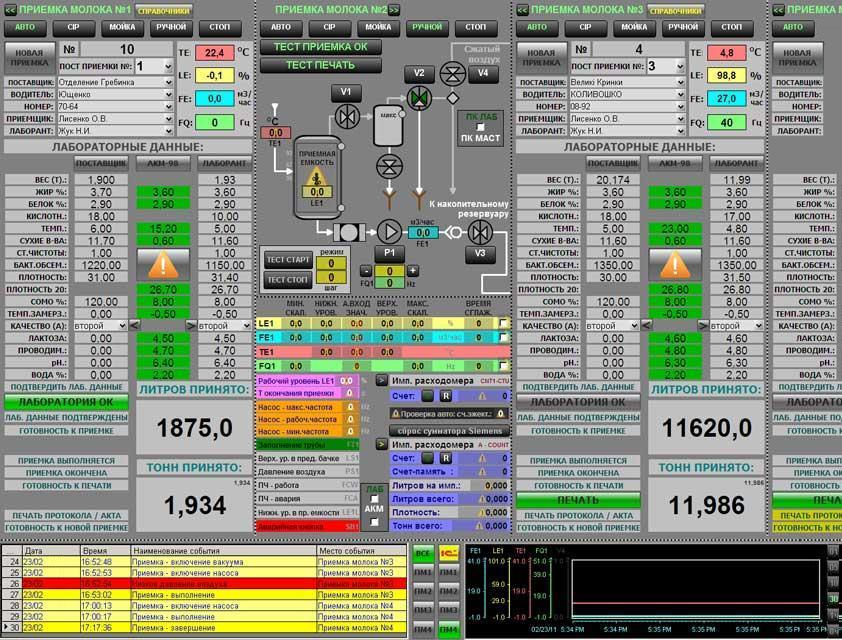

Мал. 3. Вікна системи диспетчеризації АРМ чергового оператора

Результат використання системи

Впровадження даної системи автоматизації дозволяє вирішувати такі завдання відділення приймання і підготовки молока:

• управління технологічними операціями в автоматичному режимі;
• можливість ручного керування з шаф автоматики;
• безперервний контроль технологічних параметрів на всіх етапах виробництва;
• оптимальне управління обладнанням;
• дотримання умов зберігання і обробки (контроль тривалості виконання операцій, перемішування в танках зберігання, точне дозування інгредієнтів і т.п.);
• контроль справності обладнання з видачею детальних повідомлень про несправності (із зазначенням вийшло з ладу);
• аварійне переривання операцій при збоях в устаткуванні;
• система блокувань, яка гарантує захист від некоректних дій оператора.

За рахунок використання автоматичного контролю і управління, істотно скоротилася тривалість виробничих процесів, покращилася точність технологічних параметрів, і, як наслідок, якість продукції, що випускається.
