Система диспетчеризації та управління котеджем преміум-класу

Інтегратор: Корпорація «ЗЕОН»

Об'єкт: Приватний будинок, площа 400 м2, 2 поверхи + нижній рівень.

Опис системи автоматизації:

Система диспетчеризації реалізована на контролерах Hiquel і SCADA-системі zenon з використанням протоколу Modbus RTU. Загальна кількість використаних змінних - 1200.

Згідно з завданням, в результаті впровадження диспетчеризації було забезпечено управління наступними системами будинку:

• система холодного водопостачання;
• система гарячого водопостачання;
• система вентиляції і кондиціонування;
• система газопостачання;
• система електропостачання;
• система освітлення;
• система управління жалюзі;

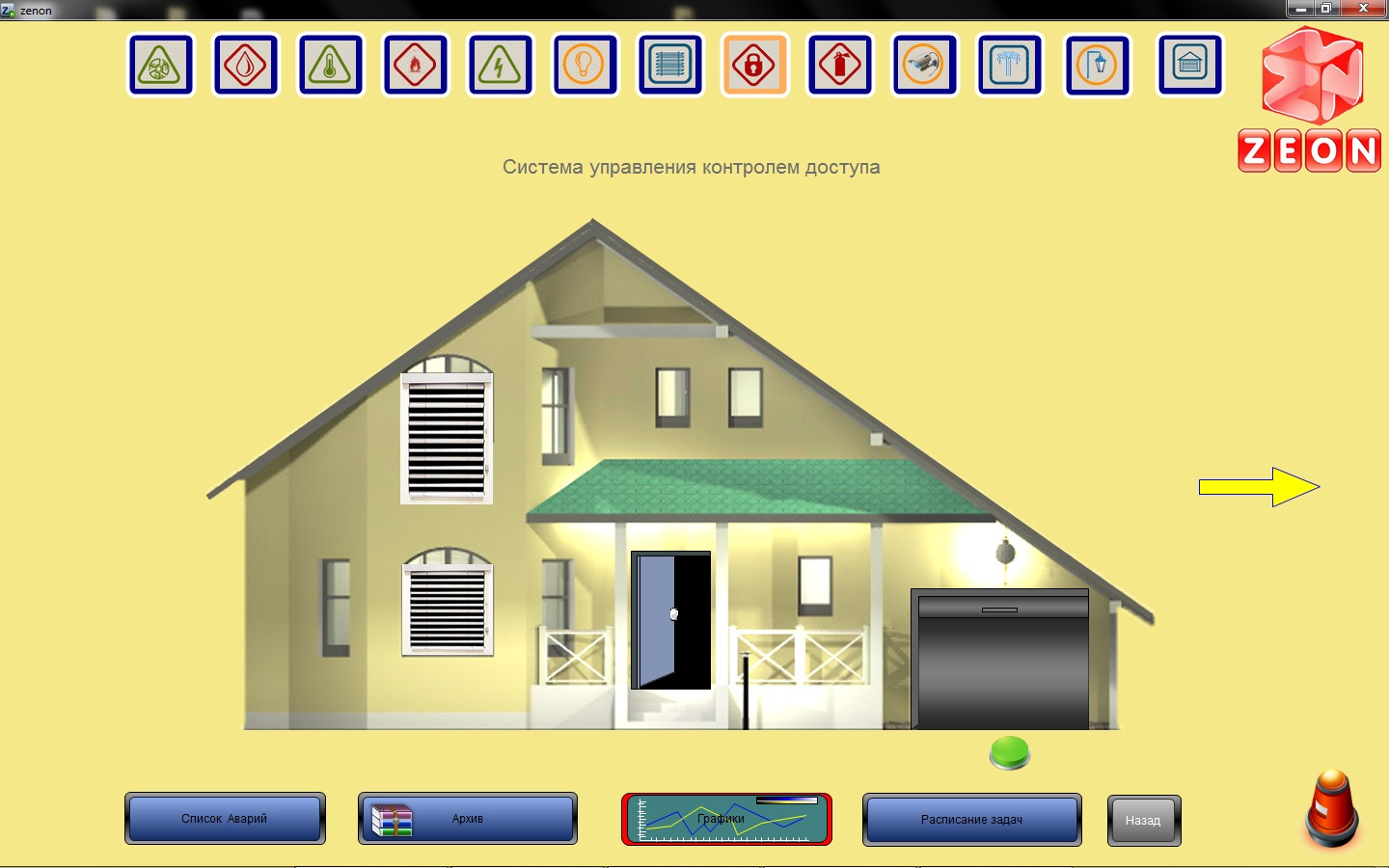

• система контролю доступу;
• система пожежної безпеки;
• система відеоспостереження;
• система управління фонтаном;
• система управління гаражними і центральними воротами.

Скріншоти дисплейних мнемосхем:

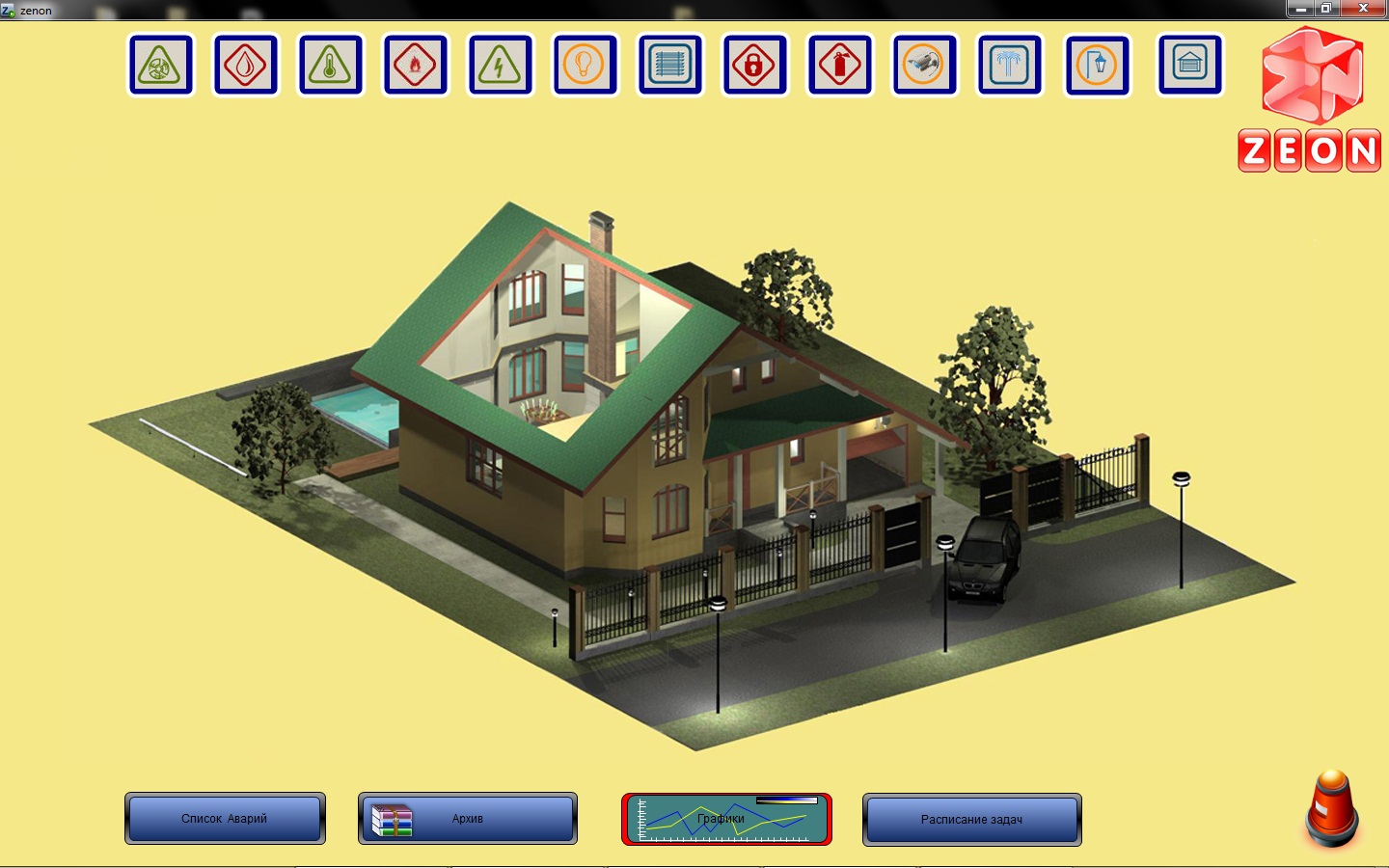

Головна сторінка

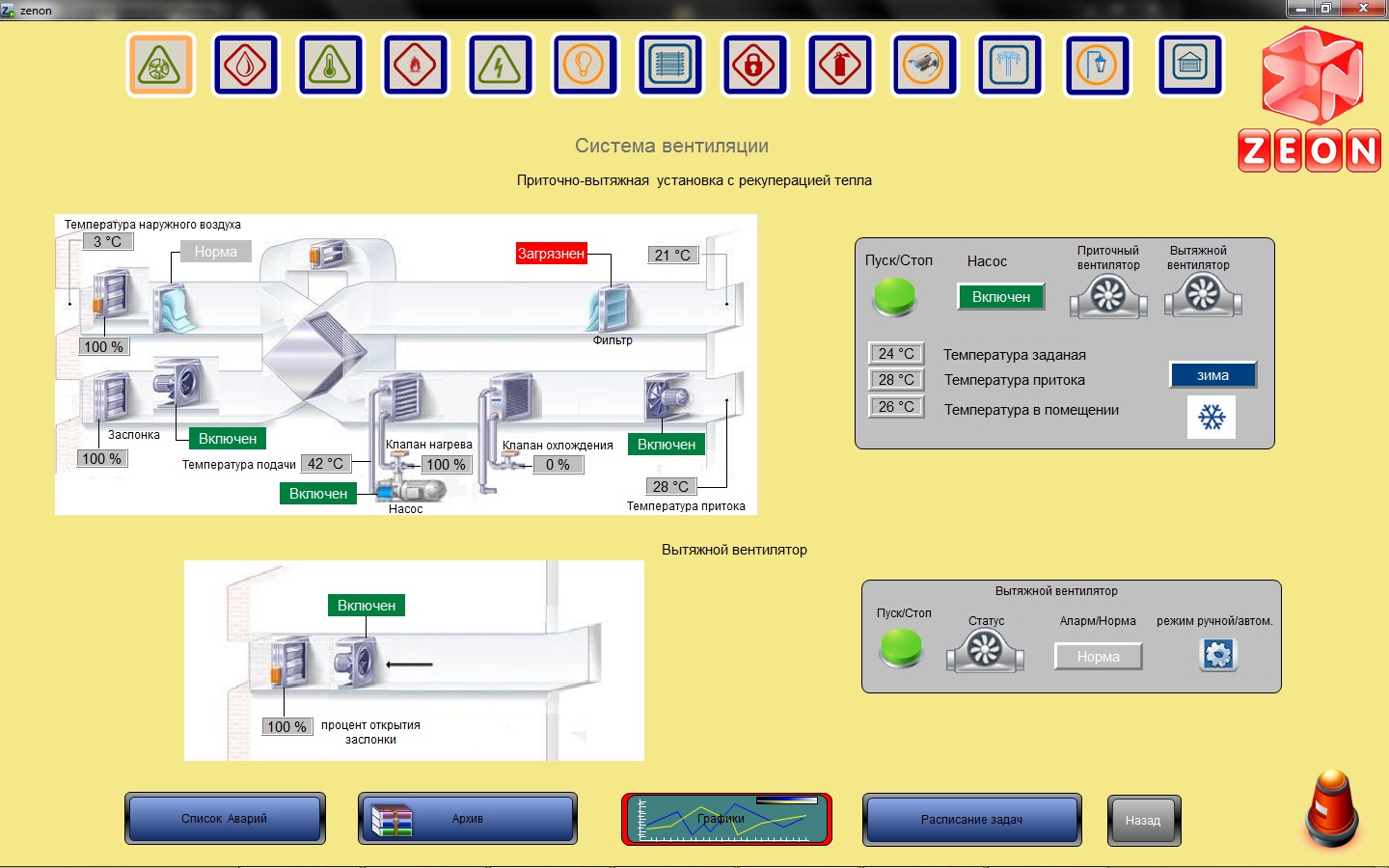

Система вентиляції

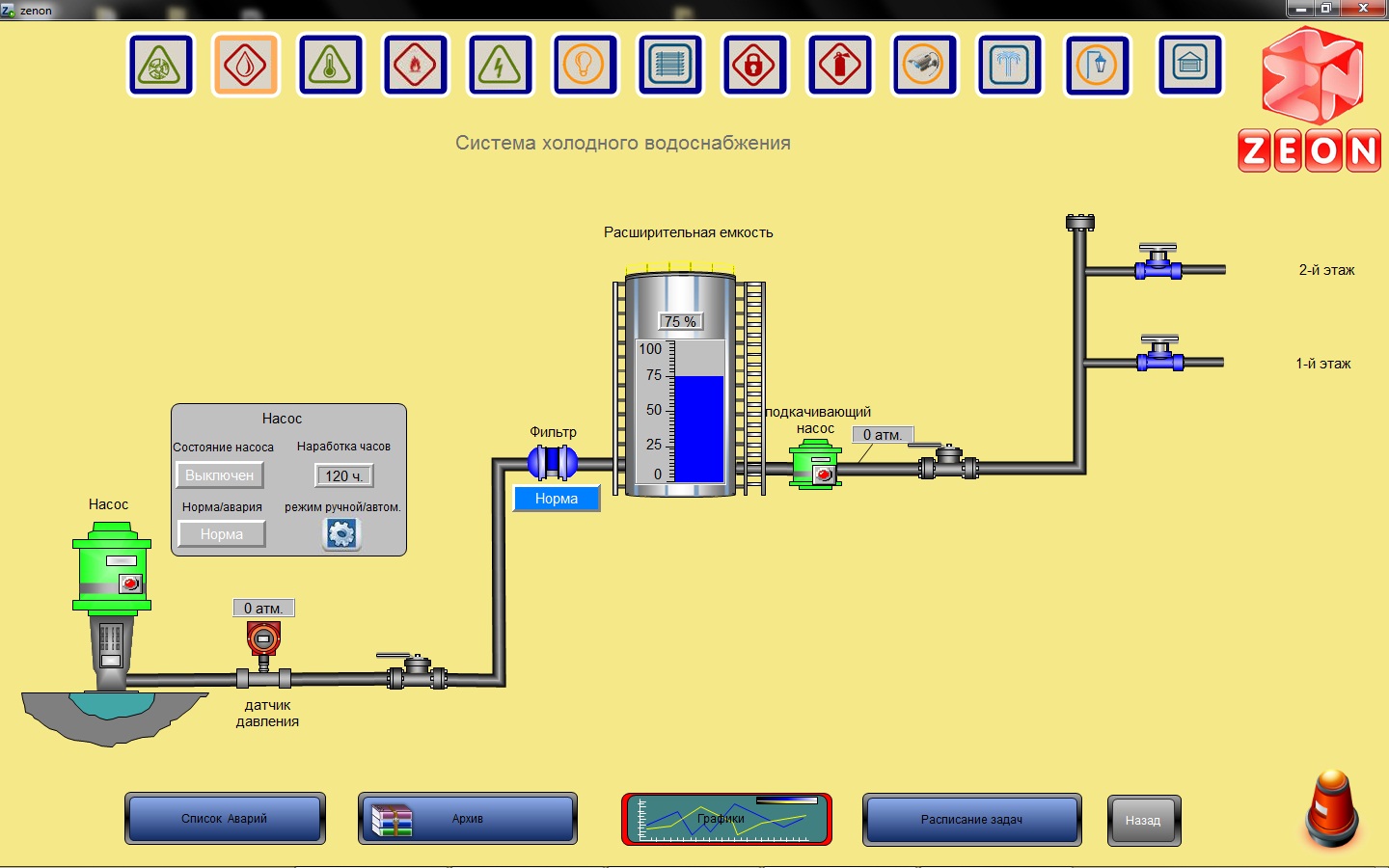

Система холодного водопостачання

Система опалення і ГВС

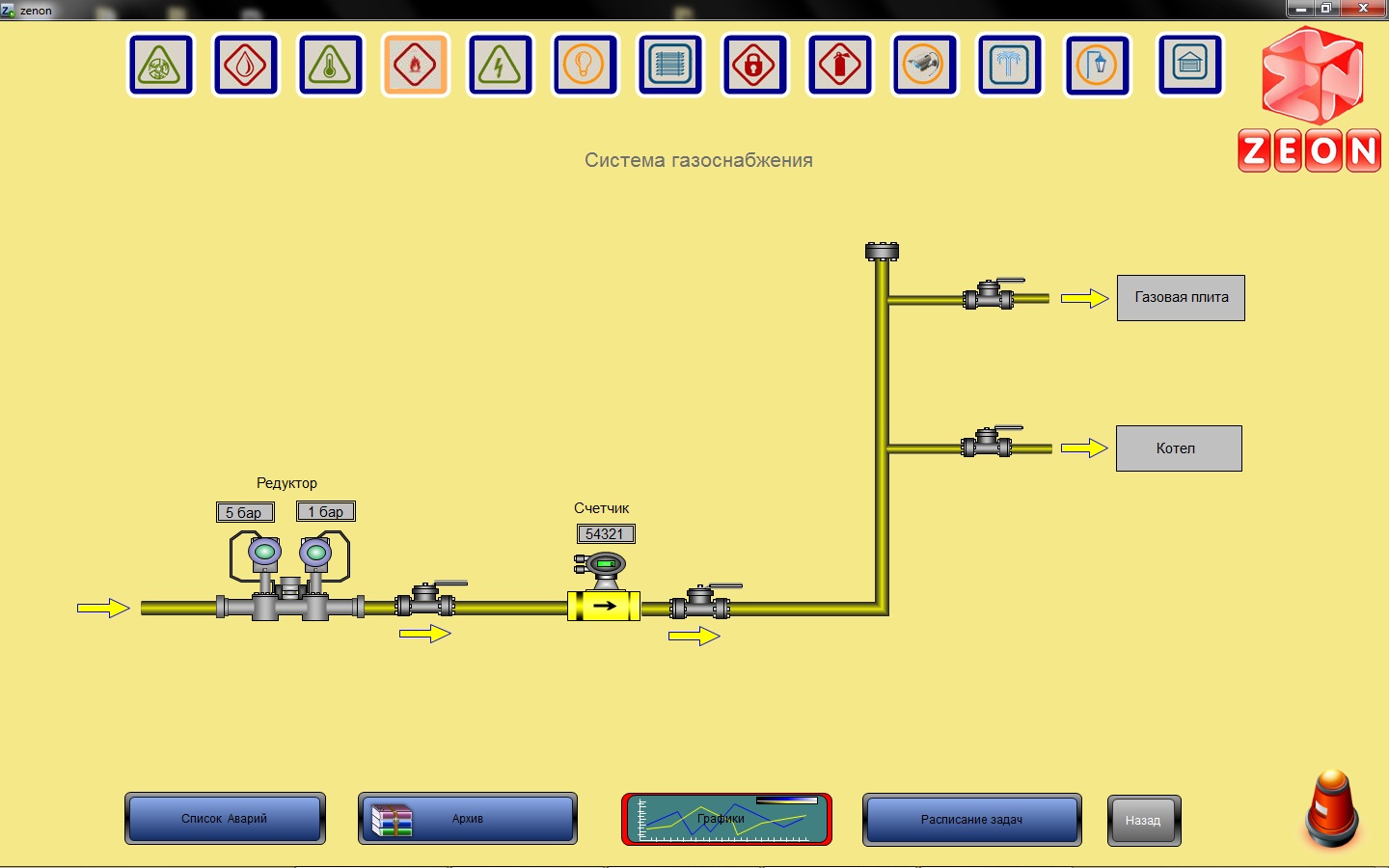

Система газопостачання

Cистема електропостачання

Система управління жалюзі, вхідними дверима, гаражними воротами

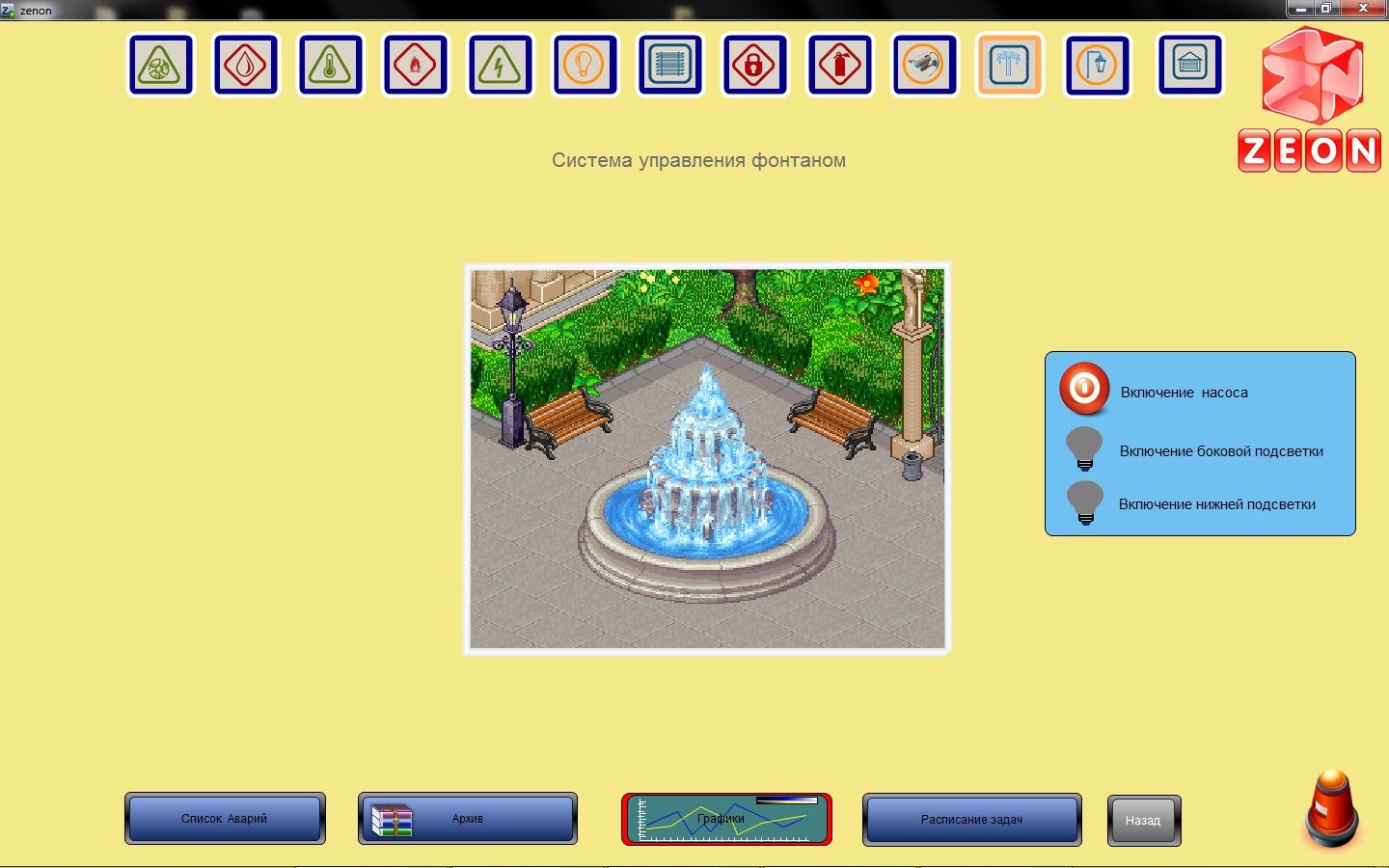

Система керування фонтаном

Система пожежної безпеки
