Система контролю аміачної і повітряної компресорної

22/11/2012

Подача повітря і холоду є невід'ємною складовою частиною більшості харчових підприємств. Оскільки аміак - отруйна і вибухонебезпечна речовина, компресорні відділення оснащуються системами автоматизації, що забезпечують не тільки високу продуктивність використовуваного обладнання, а й рівень безпеки, відповідний встановленим регламентним нормам.


Опис системи автоматизації

Запропонована система дозволяє вирішувати наступні завдання:

  • автоматичний контроль загазованості об'єктів (компресорів, машинного і апаратного залів, холодильних камер);
  • автоматичну зупинку аміачних насосів по падінню рівня і тиску;
  • автоматичний контроль і регулювання температури в холодильних камерах;
  • автоматичну відсіч аміаку при досягання концентрації 500 мг/м3;
  • автоматичне включення витяжної, аварійної та припливної вентиляції (при досягненні граничної концентрації аміаку в 500 мг/м3);
  • контроль аварійних параметрів в машинному залі, апаратному відділенні, холодильних камерах (людина в камері);
  • автоматичну сигналізацію першопричини аварії;
  • автоматичний безперервний контроль всіх важливих параметрів (стан агрегатів, значення параметрів при запуску і в процесі роботи) за допомогою панелі оператора безпосередньо з машинного залу;
  • контроль процесу і виведення параметрів аварійної та попереджувальної сигналізації на комп'ютер чергового диспетчера, ведення архіву подій.

Все критично важливі ділянки компресорного відділення оснащуються автоматичним протиаварійним захистом.

Обладнання, що використовується

  • концентратоміри, датчики рівня, тиску
  • програмований логічний контролер VIPA 200V з модулями розширення I \ O, який реалізує функції контролю, управління і захисту наступної канальності:
    • аналогові входи: 96
    • аналогові виходи: 8
    • дискретні входи: 128
    • дискретні виходи: 128
  • графічна панель оператора VIPA TP 607LC, вмонтована в передню площину щита управління для здійснення місцевого контролю параметрів системи;
  • виконавчі механізми;
  • робоче місце оператора, оснащене персональним комп'ютером зі встановленою SCADA системою zenon.

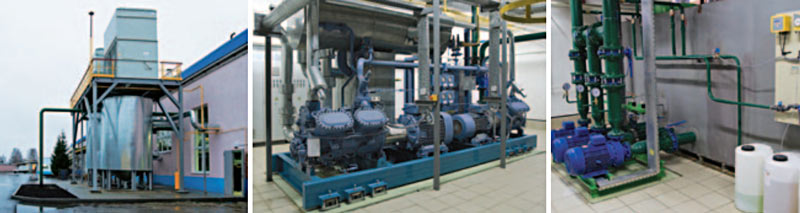

image image image

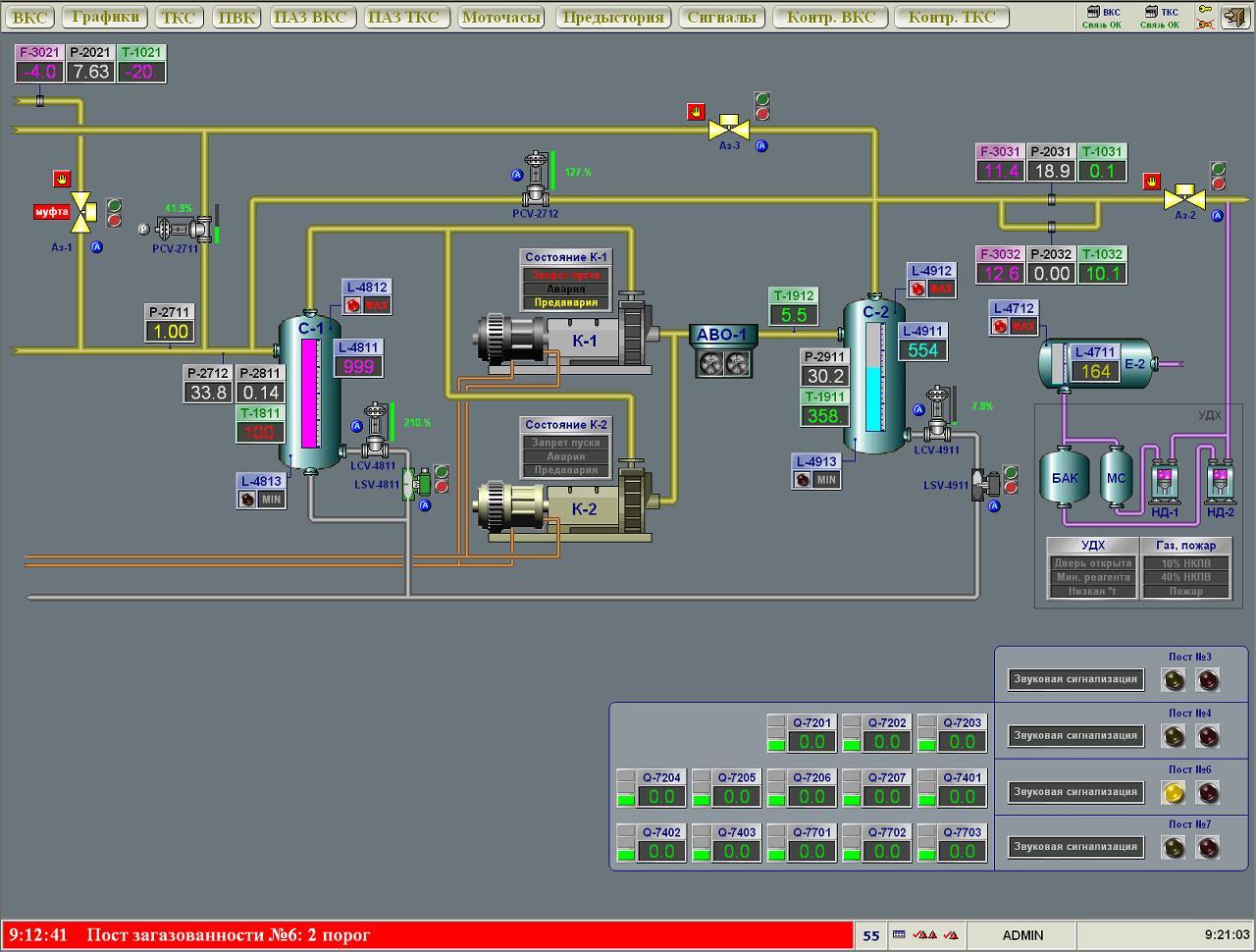

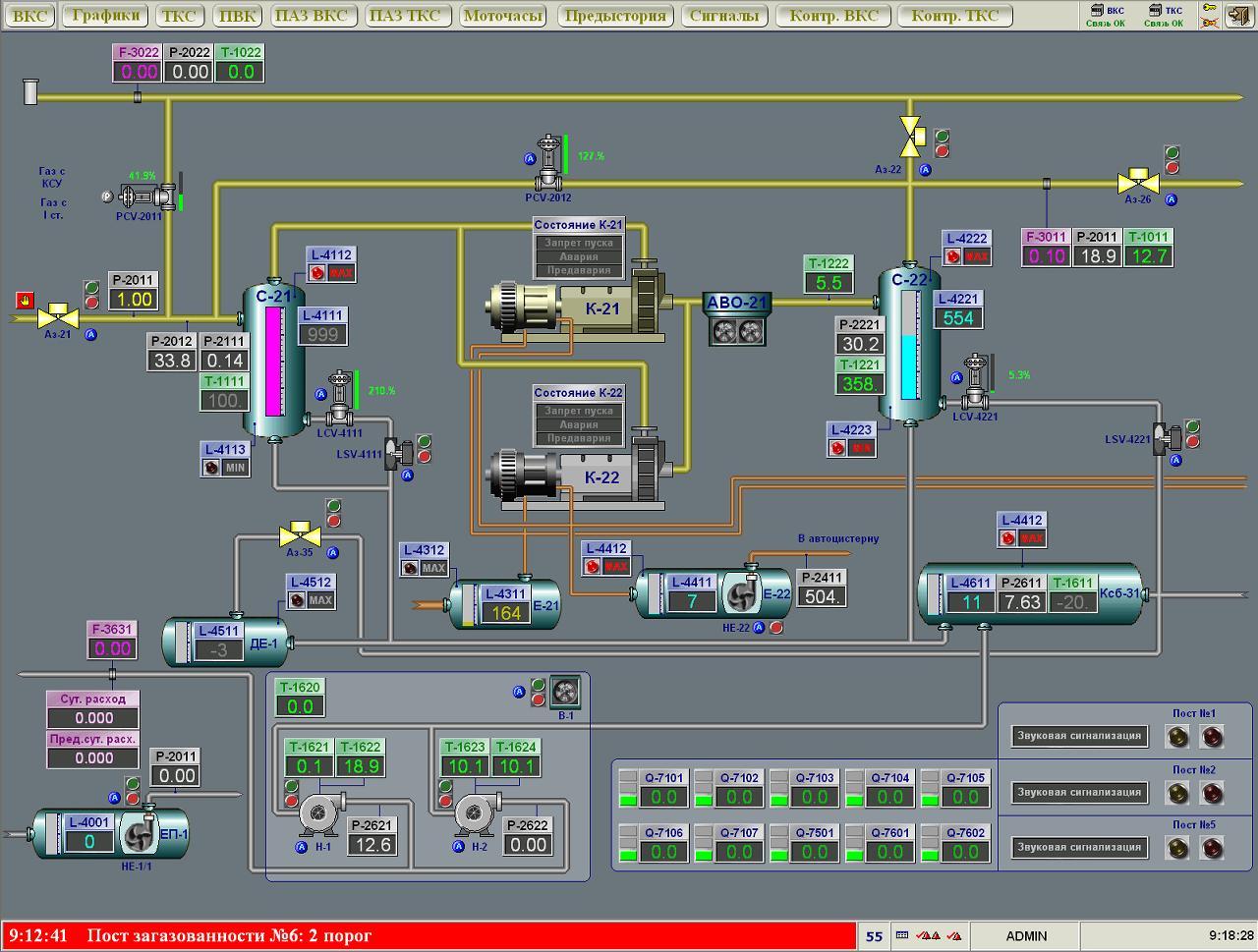

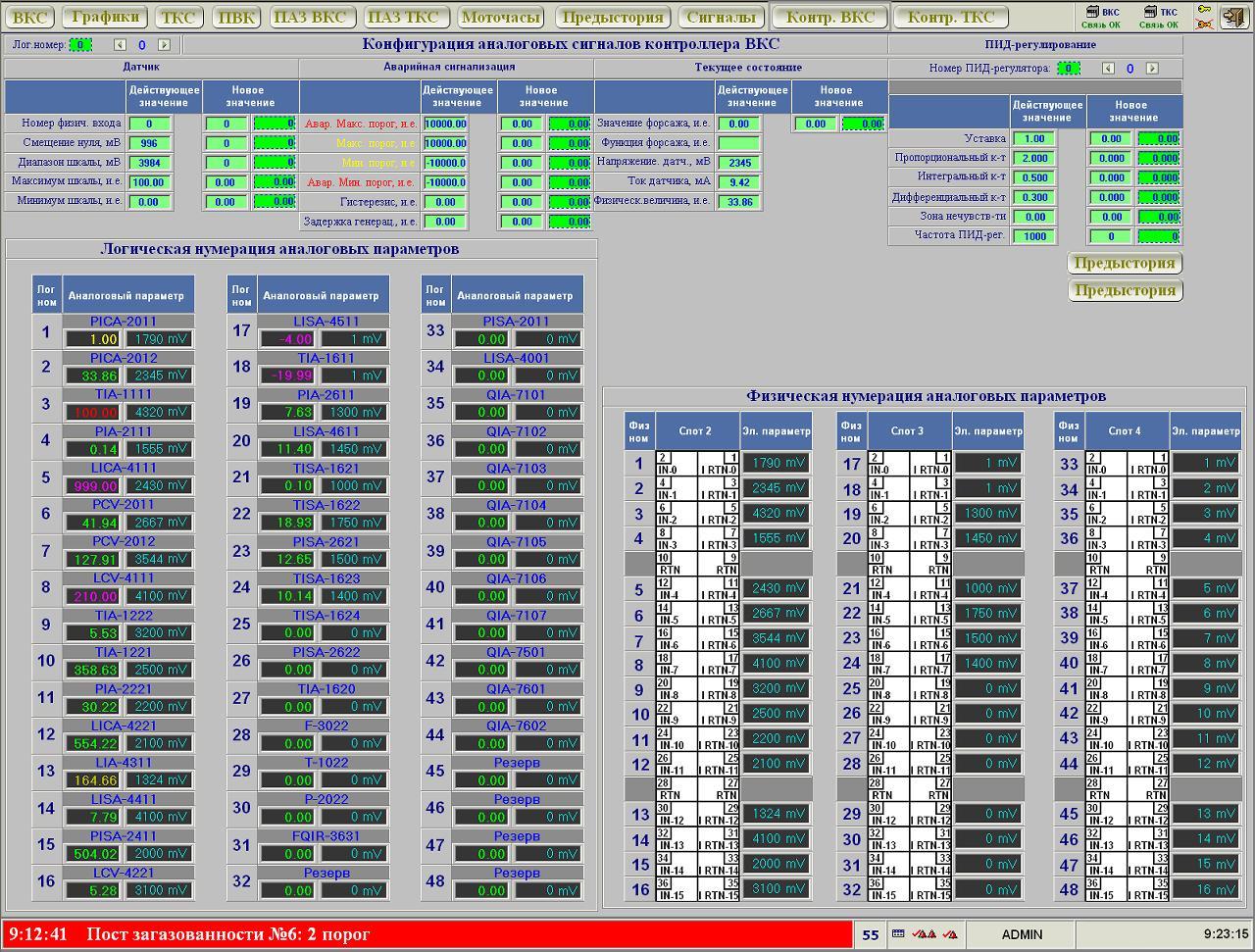

Мал. 1. Вікна системи диспетчеризації АРМ чергового оператора

Застосування zenon дозволяє організувати контроль і управління роботою всіх компресорних відділень, вести реєстрацію вимірюваних параметрів, аварій і дій оператора. За допомогою SCADA zenon, дана система автоматизації може бути інтегрована в систему управління всього підприємства.

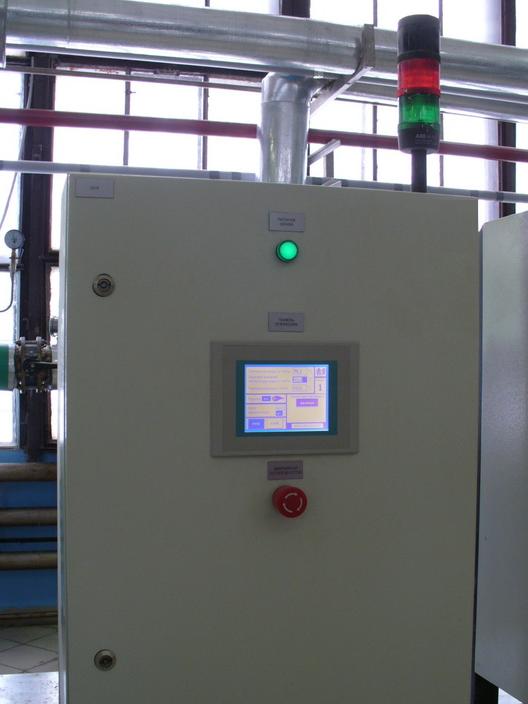

Мал. 2. Вид щита керування з вмонтованою панелю оператора
