Система візуалізації і управління технологічними процесами на лінії виробництва соняшникової олії
01/03/2008
Замовник:
ТОВ «Слов'янськолія», м. Слов'янськ
Розробник:
ТОВ «КІП СТБ-СХІД», м. Донецьк
Опис технологічного об'єкта:
Об'єктом модернізації є система управління лінією з виробництва соняшникової олії.
Призначення АСУ:

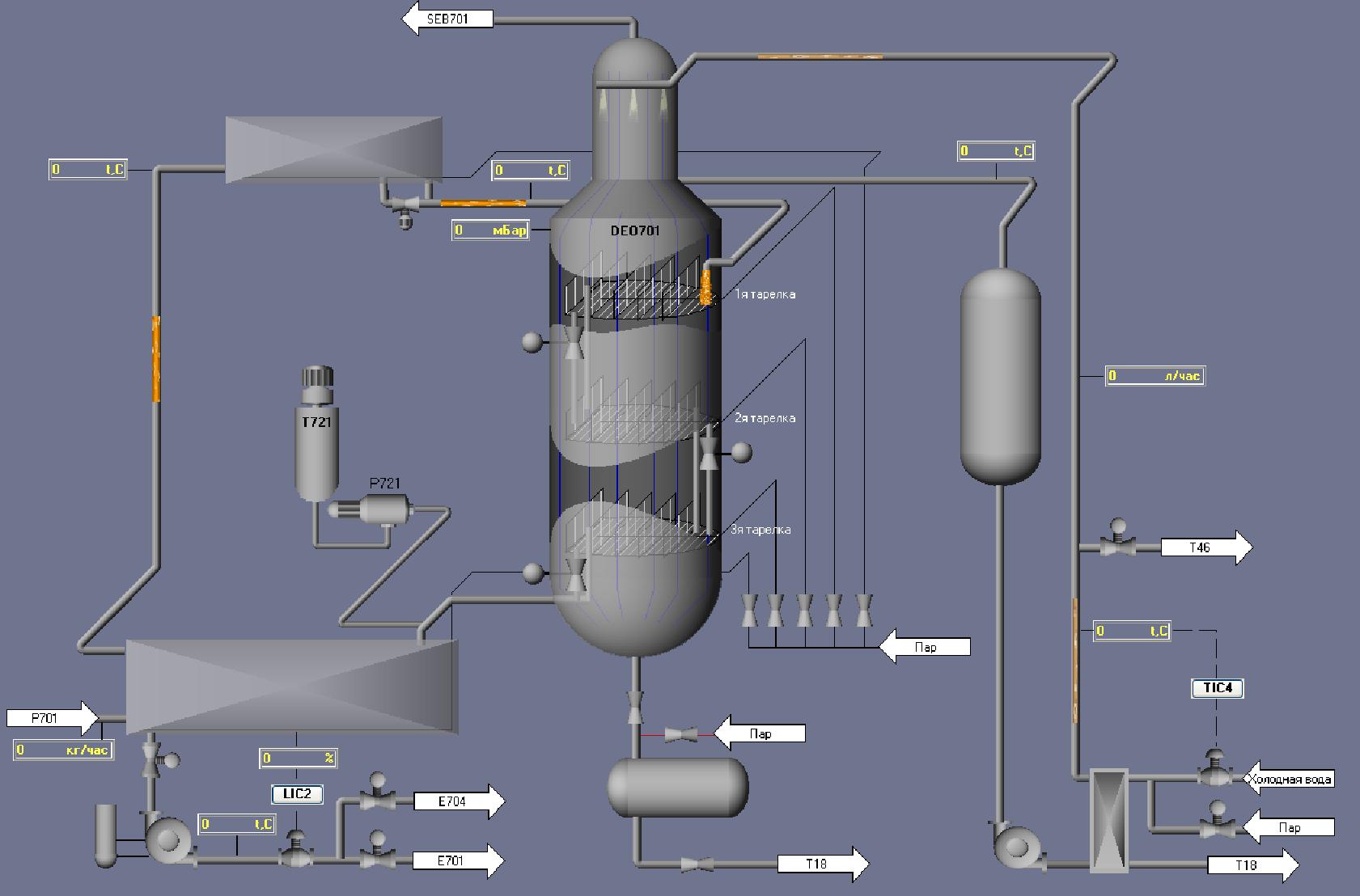

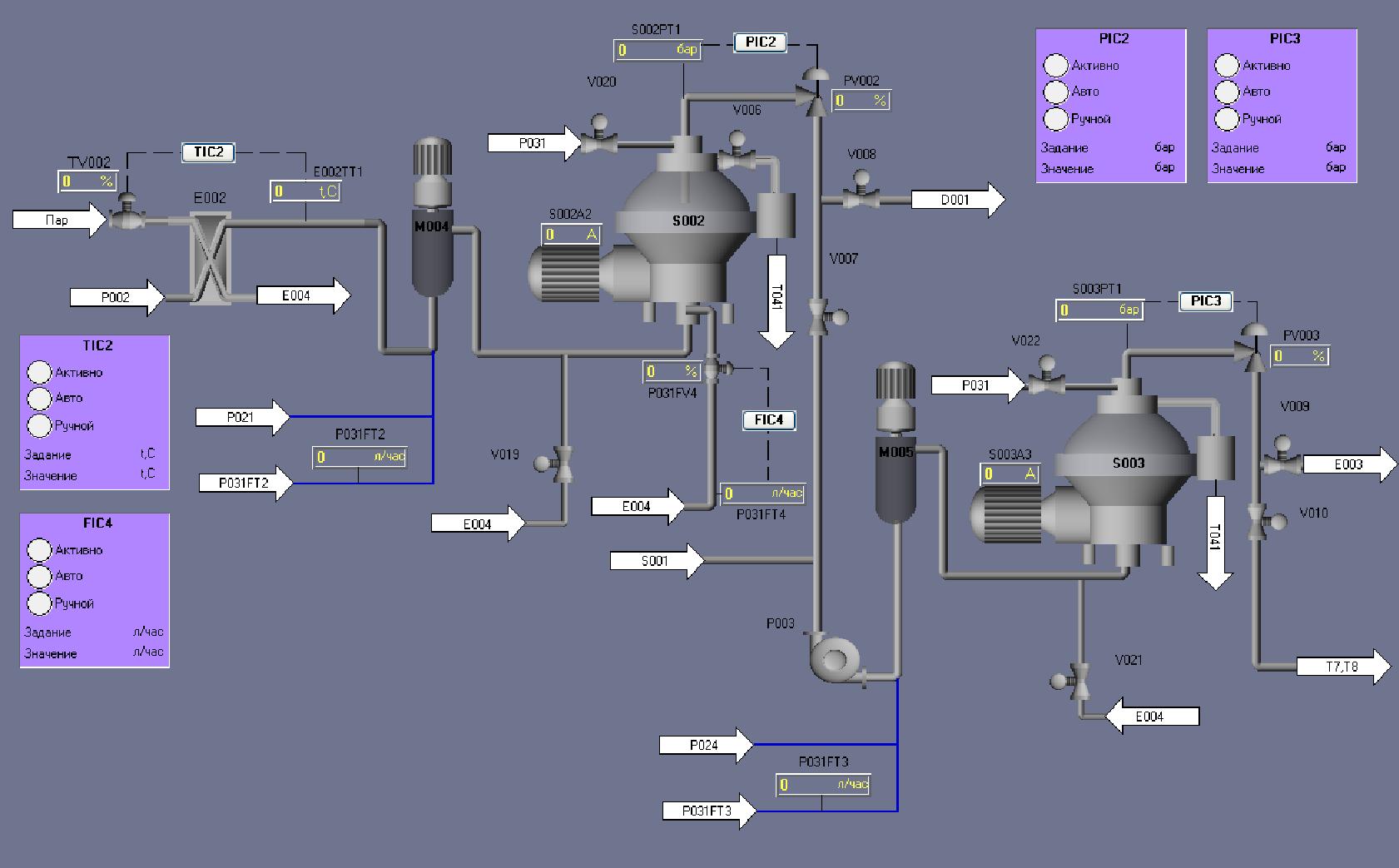

Система призначена для забезпечення безперервного виробництва соняшникової олії. На мнемосхемах (512 точок в / в) відображається поточний стан установки, ведеться архівація даних, здійснюється автоматичне керування технологічним процесом, здійснюється спостереження за аварійними ситуаціями.
Структура і функції АСУ:
Структура системи автоматизації дворівнева.
Нижній рівень включає в себе апаратну базу, реалізовану на обладнанні: Lovato Electric (Італія), Relpol (Польща), Terasaki (Шотландія), Wieland (Німеччина).
В системі електроприводу використовуються перетворювачі частоти 8200 Vector фирмы LENZE (Німеччина), програмований логічний контролер VIPA 300 (314-1SL01) (Німеччина), модулі вводу / виводу дискретних і аналогових сигналів VIPA.
Верхній рівень включає в себе робоче місце оператора, реалізоване на базі офісного комп'ютера. Як інтерфейс оператора використовується програмне забезпечення типу SCADA.
