Сонячна електростанція на 6,3 МВт на півдні України

03/07/2023

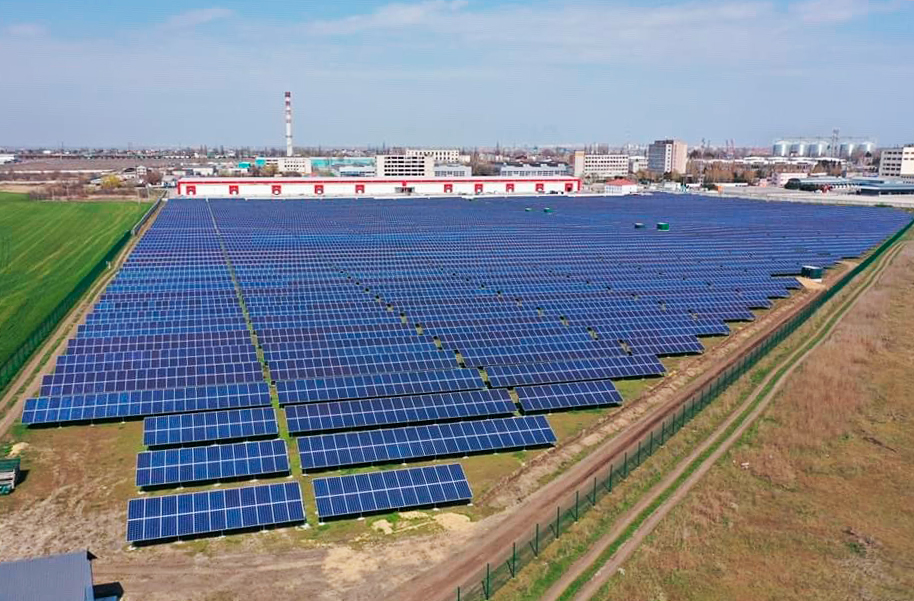

На замовлення клієнта спеціалістами СВ АЛЬТЕРА Львів був реалізований проект SCADA для СЕС в Одеській області на півдні України.

Основні характеристики станції:

  • Потужність: 6,3 МВт
  • Кількість інверторів: 95 Conext cl-60 e
  • Кількість підстанцій: 6
  • Аналізатори мережі: Socomec Diris A30
Сонячна електростанція на 6,3 МВт на півдні України

Для автоматизації станції використовується SCADA zenon v11 на 4096 змінних з драйвером передачі даних Modbus, яка забезпечує:

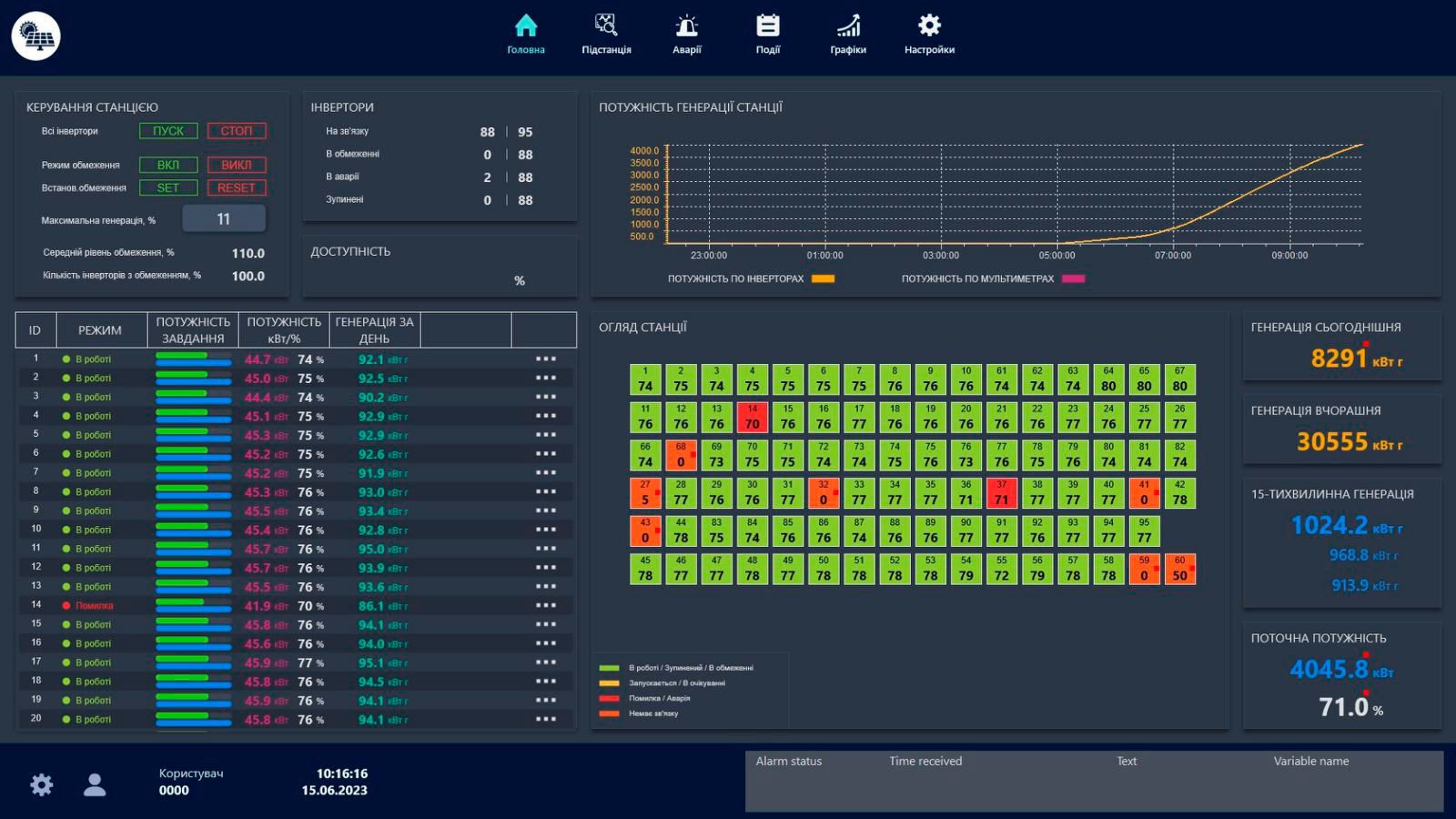

  • візуалізацію загальної інформації про станцію: потужність станції, кількість генерованої електроенергії за різні періоди часу, кількість доступних інверторів та режим їх роботи;

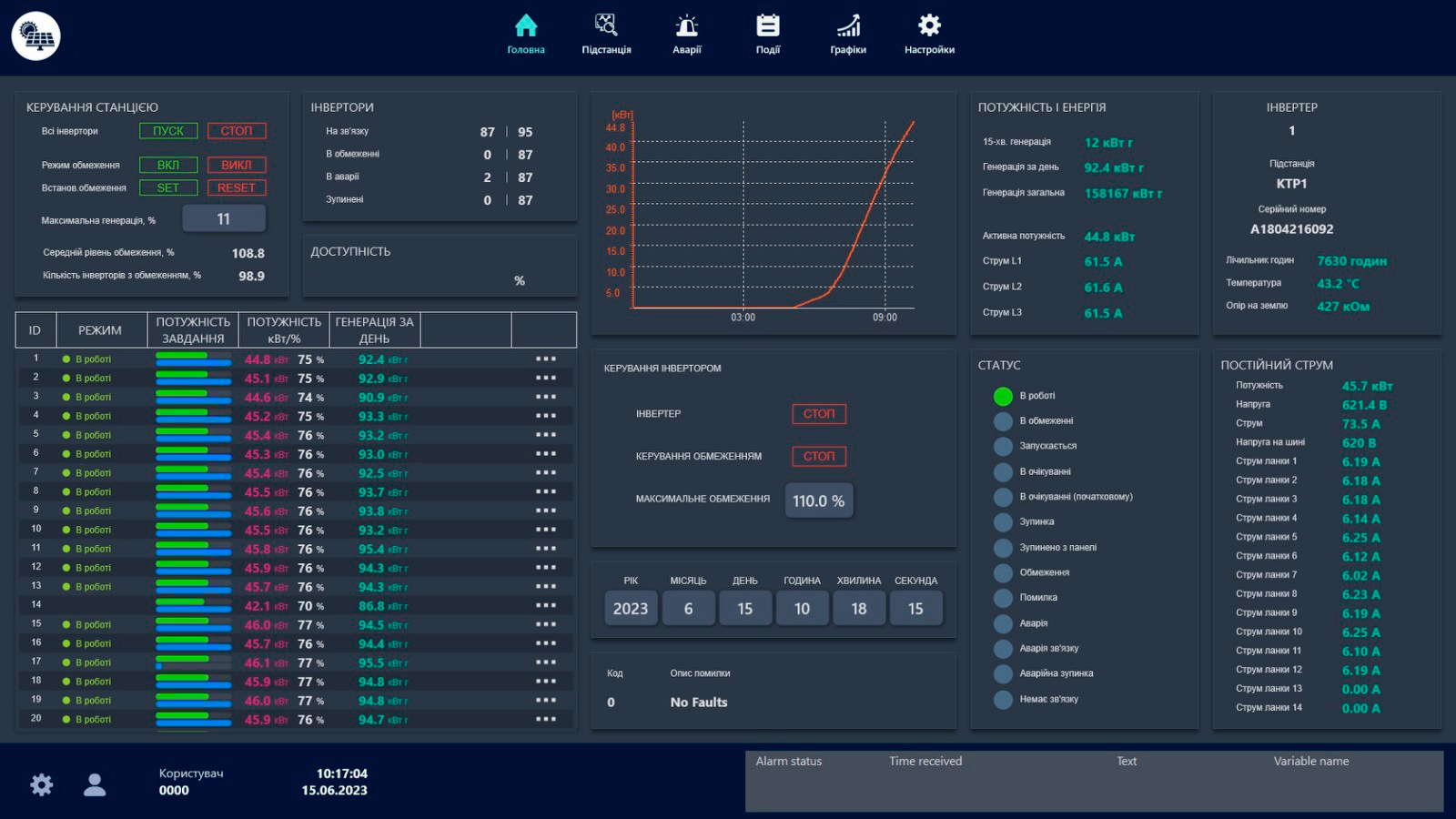

  • детальну інформацію про кожен інвертор: потужність, струми AC та DC, напруги, кількість виробленої електроенергії, серійний номер, розшифровку регістрів статусу та помилок;

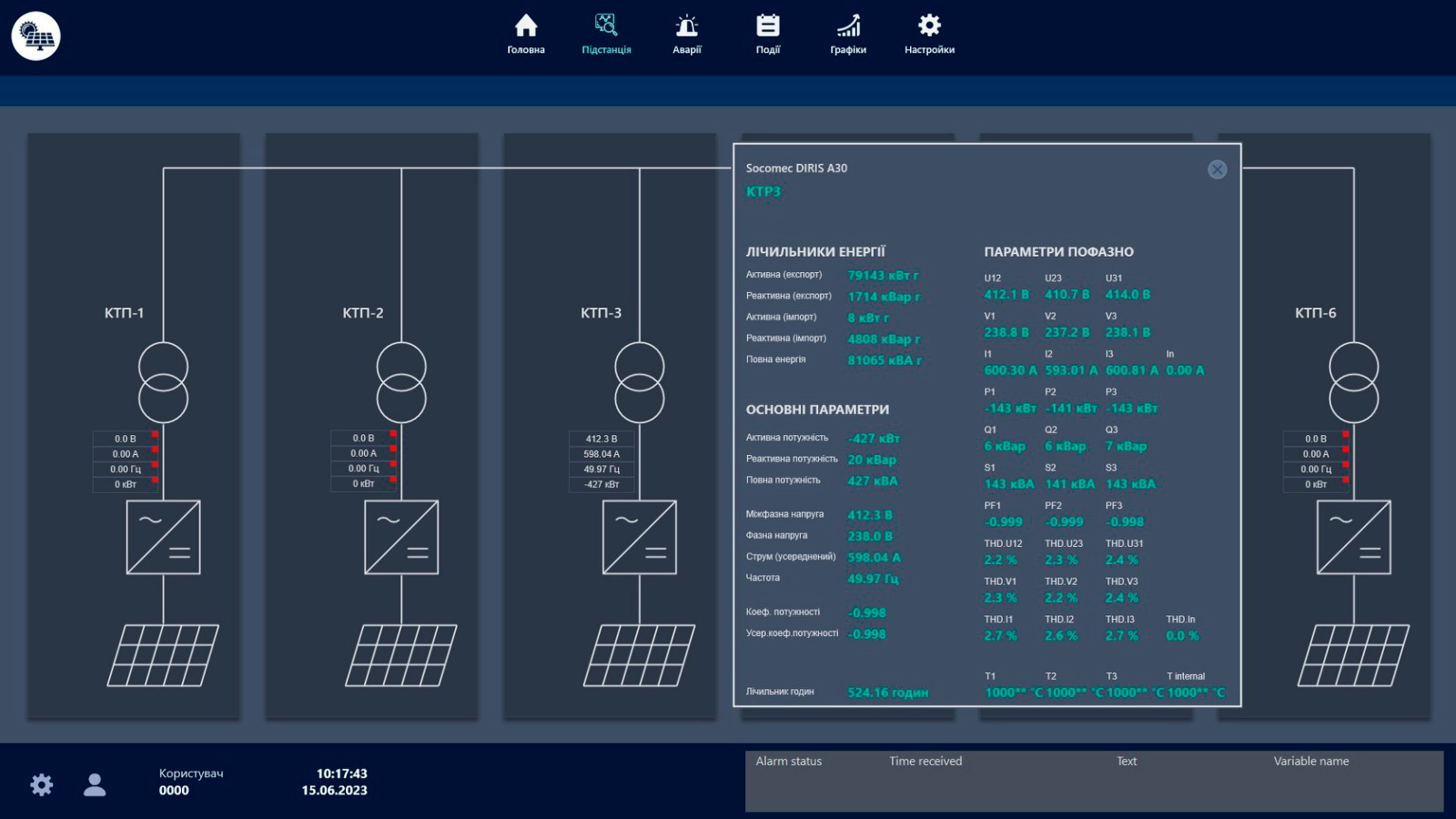

  • моніторинг параметрів роботи КТП: потужність, лічильники імпорту/експорту електроенергії, струми, напруги (більше 50-ти параметрів), температуру трансформатора;
  • керування обмеженням генерації як для всієї станції, так і для кожного інвертора окремо;
  • ведення журналу аварій та подій;

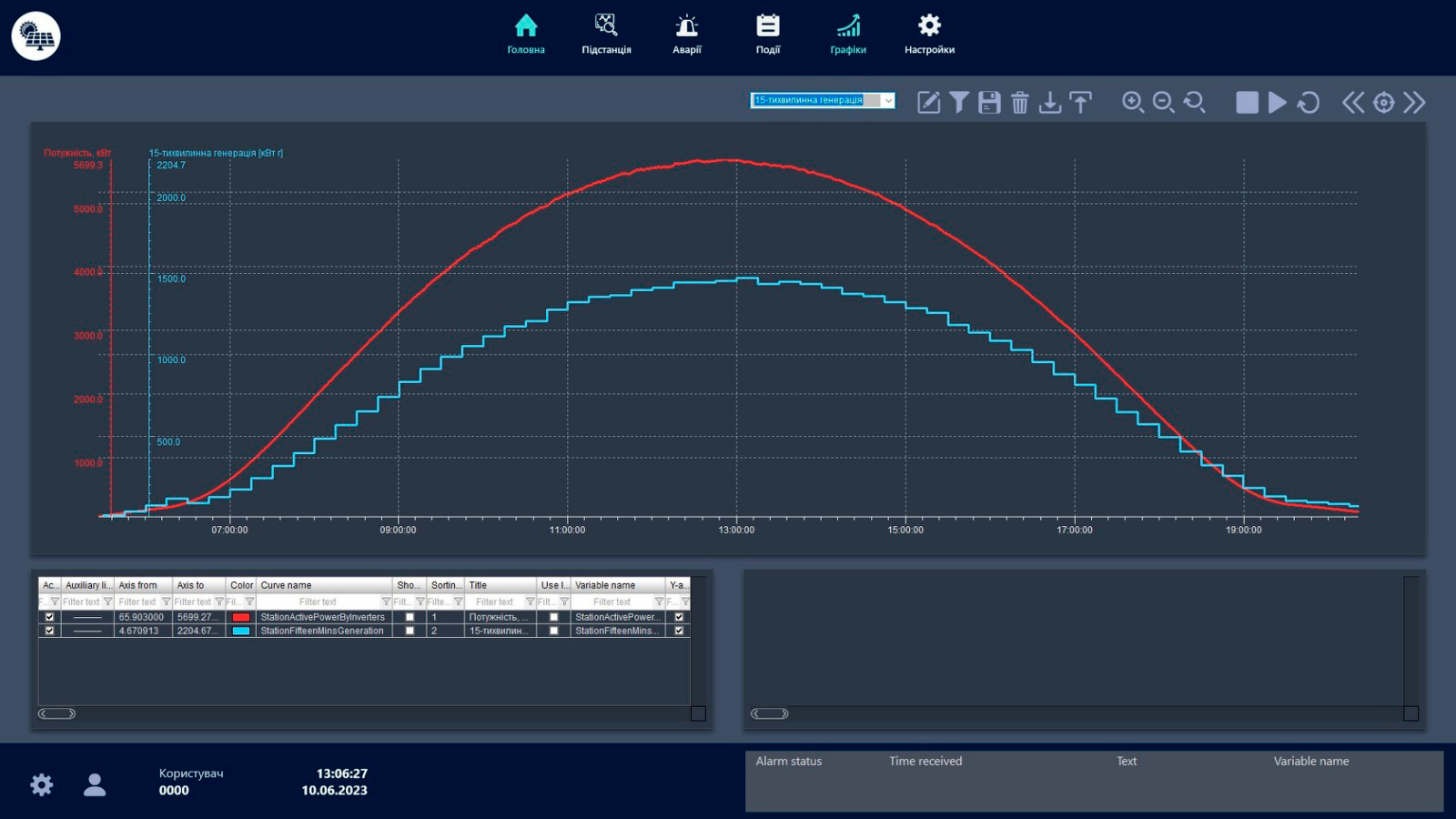

  • архівацію параметрів.
Сонячна електростанція на 6,3 МВт на півдні України
Сонячна електростанція на 6,3 МВт на півдні України
Сонячна електростанція на 6,3 МВт на півдні України
Сонячна електростанція на 6,3 МВт на півдні України

Додатково реалізовано моніторинг мережевого обладнання, системи ДБЖ та каналів зв’язку з використанням спеціалізованого ПЗ Zabbix та Grafana.

СВ АЛЬТЕРА є ексклюзивним дистриб’ютором компанії COPA-DATA в Україні. В разі зацікавленості в реалізації подібних проектів або для придбання SCADA zenon звертайтесь в центральний офіс компанії СВ АЛЬТЕРА.
