Станція біологічного очищення

26/11/2012

Об'єкт автоматизації - це станція біологічної очистки побутових стоків, продуктивністю 200 м3 / добу, що забезпечує доведення якості води до заданих нормативних значень.

Опис технологічного процесу

Вода через механічну решітку (фільтр попереднього очищення) подається в резервуари, де міститься активний мул. Для підтримки роботи активного мулу компресори подають в резервуар кисень. Перемішування води і активного мулу відбувається за допомогою мішалок. Після резервуарів з активним мулом вода піддається ультрафіолетовому очищенню. До складу станції входять ємності-басейни стічних вод, буферний бак, бак підготовки стоків, анаеробний реактор, бак зберігання анаеробного мулу, змішувальні камери, бак очищених стоків, баки зберігання хімреагентів.

Технологічний процес забезпечують 14 насосів, 4 регулюючих клапани, 4 електрифіковані засувки, 2 мішалки, 12 мішалок–аераторів, 5 повітродувок, 2 скрубера, компресор, факел, дезодоратор, центрифуга аеробного мулу.

image image

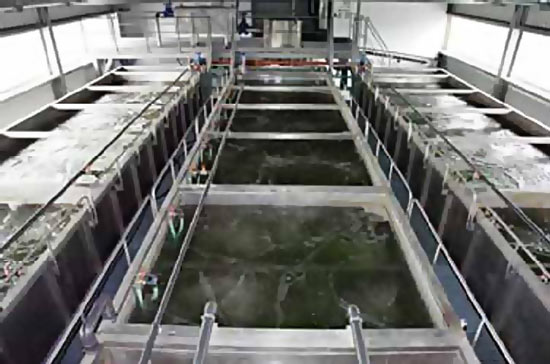

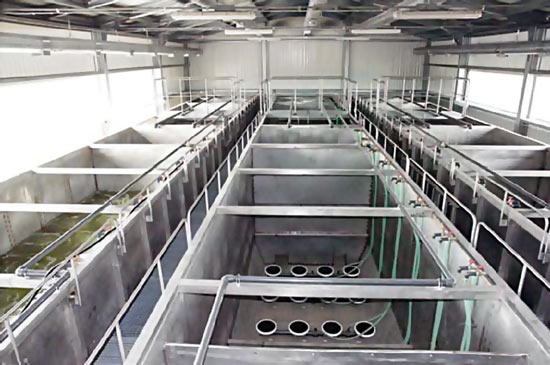

Мал. 1. Відстійники стічних вод

Опис системи автоматизації

Процеси анаеробної очистки мають численні параметри, які вимагають постійного підстроювання і присутності оператора на технологічних майданчиках, де йому повинна бути забезпечена можливість контролю і управління обладнанням станції.

Для управління системою автоматизації використовується логічний програмований контролер серії VIPA 200V, розширений модулями дискретних і аналогових I \ O. Канальна ємність системи становить 36 дискретних входів, 28 дискретних виходів, 6 аналогових входів і 4 аналогових виходів.

Управління процесом здійснюється через промисловий комп'ютер панельного типу з сенсорним екраном ESA XS712 і діагоналлю 12,1 ", встановлений на передній панелі щита управління станцією.

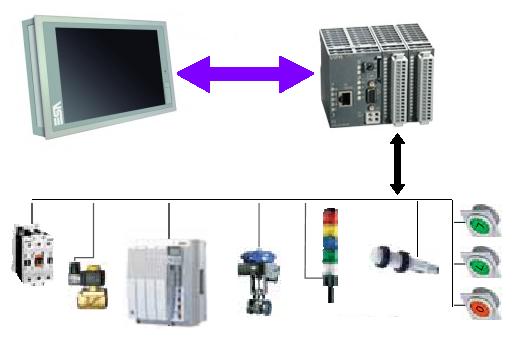

Мал. 2. Структурна схема побудови АСУ

Контролер виконує наступні функції:

  • управляє насосами подачі стічних вод;
  • управляє механічною решіткою;
  • управляє компресорами аеротенковой доочистки;
  • управляє мішалками;
  • управляє насосами відстійника і мінералізатора;
  • управляє муловими насосами блоків доочистки;
  • управляє насос-дозаторами реагенту;
  • контролює поплавкові рівнеміри;
  • управляє лампами ультрафіолетового знезараження;
  • по всіх насосах забезпечує аварійне перемикання з провідного насоса на резервний в разі аварії першого, періодичну зміну ведучого насоса для забезпечення рівномірного зносу;
  • забезпечує контроль за встановленим технологічним обладнанням;
  • забезпечує технологічні режими роботи компресорів і мішалок (вмикання в визначений час і на певні проміжки часу);
  • забезпечує можливість зміни всіх параметрів технологічного процесу очищення через панель оператора;
  • забезпечує виведення всіх параметрів поточного стану технологічного процесу, аварійних і попереджувальних повідомлень на панель оператора.

Управління всіма насосами здійснюється через перетворювачі частоти Lenze 8200Vector.

Операторський інтерфейс реалізується засобами SCADA системи zenon і включає:

  • загальну технологічну мнемосхему;
  • технологічні мнемосхеми фільтрів;
  • вікна механізмів, що забезпечують їх діагностику, налаштування і управління;
  • журнали подій, тривог;
  • циклічне архівування значень всіх технологічних параметрів;
  • уявлення архівної та онлайн інформації у вигляді таблиць і графіків.



image image

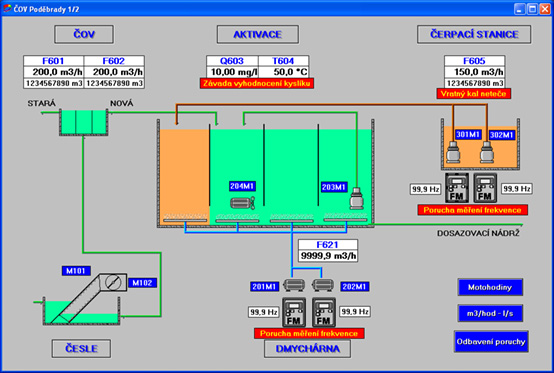

Мал. 3. Функціональні мнемосхеми оператора

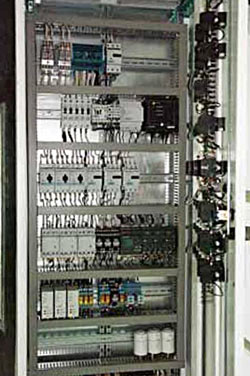

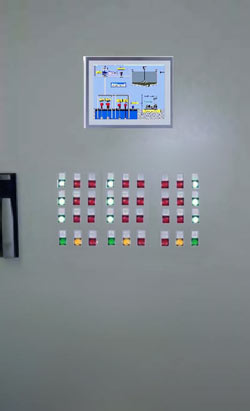

Мал. 4. Зовнішній вигляд щита управління станції
